- 25P減壓閥從結構上說是先導薄膜式結構，有導閥和主閥兩部分組成。導閥作為控制部分，主閥為執行部分。其采用薄膜式結構，膜片采用金屬材料，耐高溫蒸汽。通過導閥調節彈簧可以設定出口壓力，通過導閥薄膜感知出口壓力的變化，并作出反饋動作給主閥，控制其開度，改變節流面積，保持閥后壓力穩定。
- 啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥由彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當由導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥膈膜下，平衡隔膜上部的彈簧壓力，使導閥逐漸關閉節流，維持主隔膜室中的壓力，控制主閥開度輸送適量的蒸汽。調節導閥隔膜上的彈簧即可改變下游壓力。
-
導閥彈簧：三種顏色的彈簧，可提供從0.2-2.1bar g，1.4-7.0 bar g，5.6-14 bar g范圍內不同壓力的準確控制。
可在同一個主閥上組合多種控制，無論是溫度控制、壓力調節還是二者在一起，都能做到反應迅速、控制精確、安全可靠。

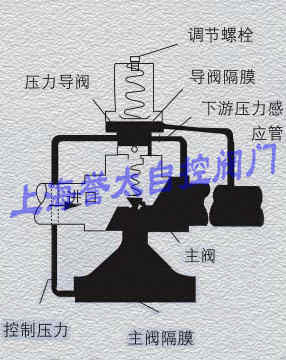

25P先導薄膜減壓閥原理
