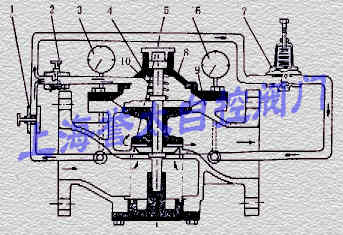

- 200X是水利控制閥系列產品中的一種，主要功能與減壓閥相同，也稱為200X減壓閥。其由導閥和主閥組成，是先導薄膜式減壓閥。導閥是一個小的減壓閥，設定主閥的出口壓力是通過7導閥來進行的。
- 調試時順時針旋轉7導閥調節螺釘，使導閥打開，觀察6出口壓力表，使壓力逐漸上升到所需出口壓力。進口介質通過1球閥和2針型閥到達膜片上方的主閥控制室，其通過導管與導閥進口相連。主閥控制室內介質通過導管和導閥流出到主閥出口，控制室內壓力下降，主閥芯在進口介質壓力下推開5主閥芯，使介質通過5主閥芯流到出口，閥后壓力逐漸上升，到達導閥設定壓力后，保持一定開度穩定。
- 當閥后壓力上升超過設定壓力時，導閥趨向關閉，導致主閥控制室內介質壓力升高，主閥也趨向關閉，通過主閥芯的節流面積減小，閥后壓力下降，直至恢復平衡。
- 當閥后壓力下降時，低于設定壓力時，導閥趨向打開，使主閥控制室內介質壓力下降，主閥趨向打開，通過主閥芯的節流面積增加，閥后壓力上升，直至重新平衡。
200X減壓閥工作原理
