- DP17減壓閥從結構上來說是先導薄膜式減壓閥，通過導閥來控制主閥的閥芯開度，從而控制閥后壓力的變化。主要適用于蒸汽系統或空氣系統上。其系列產品有DP17E，DP17G，DP17R等。
- 1導管為導閥從進口引出的壓力管，用來驅動金屬膜片，推動閥桿向上動作，使主閥芯打開。2導管為閥后壓力反饋管，把閥后壓力實時反饋給導閥膜片下方，與導閥調節彈簧達到壓力平衡。

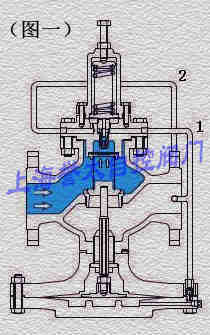

- 圖一DP17減壓閥處于關閉狀態，其導閥彈簧處于松弛狀態，調節螺栓逆時針旋出。導閥處于關閉狀態，1導管內沒有介質壓力。2導管反饋壓力因主閥關閉所以也沒有壓力。

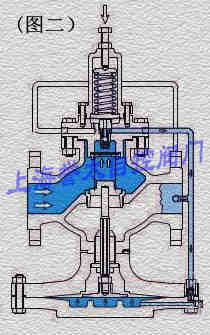

- 圖二DP17減壓閥調節螺栓順時針旋入，調節彈簧壓縮，使導閥打開，進口壓力沿著2導管到達主閥膜片下方，部分通過泄壓孔流到主閥出口。

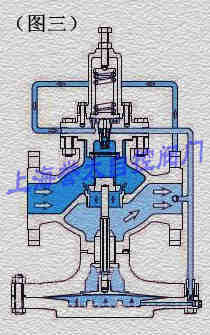

- 圖三DP17減壓閥隨著調節螺栓的連續順時針旋入，主閥薄膜下方壓力推動膜片向上動作，帶動閥桿打開主閥芯，進口介質通過主閥芯流到出口。2導管的反饋壓力逐漸上升，直到達到設定壓力。
- 為了保證減壓的正常工作，在其前面要安裝100目的過濾器，防止異物，雜質堵住或卡住導閥和主閥，并要定期清洗過濾器。首次安裝要確保管線已吹掃干凈。
DP17先導薄膜式減壓閥原理
