Q914N/Q915N電動高壓三通球閥 產品概述
Q914F/Q915F電動高壓三通球閥由電動執行器和內螺紋高壓三通球閥組成。閥體采取鍛造毛坯，經機械加工而成。流道分為L型和T型兩種，L型切換相鄰90°流道連通。T型可以進行合流，分流控制與流向切換，采用三通四密封結構，確保密封可靠。閥座采用尼龍材料，許用比壓高，比聚四氟乙烯更耐壓，閥桿密封采用O型橡膠圈，密封性好。適用于氣體，液壓油，乳化液等介質。電動執行器驅動開關，使用方便，同時有反饋信號輸出，遠程自動控制方便。
Q914N/Q915N電動高壓三通球閥產品特點
- 高平臺ISO5211設計，方便安裝電動執行器。
- 法蘭可以用國標，美標，日標，德標多種標準。
- 閥桿下裝式，安全可靠，填料有自動補償裝置。
- 電動控制，使用方便，停電時可以手動開關。
- 開關到位時有反饋信號輸出，方便遠程控制。
- 閥座采用聚四氟乙烯或高溫密封圈PPL，適用不同溫度。
Q914N/Q915N電動高壓三通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q914N/Q915N-64 |
6.4 |
9.6 |
7.04 |
尼龍，≤60℃ |
水，液壓油，乳化液 |
|
Q914N/Q915N-100 |
10 |
15 |
11 |
||
|
Q914N/Q915N-160 |
16 |
24 |
17.6 |
||
|
Q914N/Q915N-200 |
20 |
30 |
22 |
||
|
Q914N/Q915N-300LB |
300LB |
7.8 |
5.6 |
||
|
Q914N/Q915N-600LB |
600LB |
15.3 |
11.2 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q914N/Q915N電動高壓三通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
A105 |
不銹鋼F304（304） |
不銹鋼F316（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
Q914N/Q915N電動高壓三通球閥 電動執行器
|
執行器型號 |
ZDR、QT、3810RS、PSR、電動執行器 |
|
電源電壓 |
AC220V、AC380V、AC110V、AC24V、DC24V，50Hz |
|
控制信號 |
開關信號，調節信號：輸入輸出DC4-20MA，DC1-5V |
|
環境溫度 |
-20～60℃ |
|
相對濕度 |
95%以下 |
|
防護等級 |
IP67 |
|
轉動角度 |
0-90° |
|
基本誤差% |
±1.0 |
|
回 差% |
1.0 |
|
分 辨 率% |
＜0.4 |
|
調節范圍 |
零點±25%，轉角20%-100% |
|
死 區% |
0.8-1.0 |

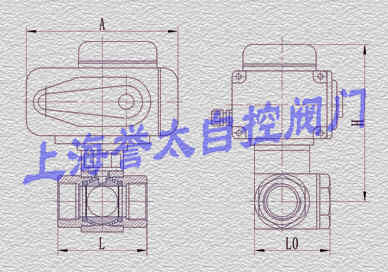

Q914N/Q915N電動高壓三通球閥 外形尺寸
|
公稱通徑mm |
英寸 |
L(mm) |
L0（mm） |
A（mm） |
H（mm） |
|
DN8 |
1/4 |
78 |
39 |
168 |
160 |
|
DN10 |
3/8 |
78 |
39 |
168 |
160 |
|
DN15 |
1/2 |
86 |
43 |
168 |
160 |
|
DN20 |
3/4 |
108 |
54 |
168 |
170 |
|
DN25 |
1 |
116 |
58 |
168 |
180 |
|
DN32 |
1(1/4) |
136 |
68 |
168 |
185 |
|
DN40 |
1(1/2) |
148 |
74 |
168 |
195 |
|
DN50 |
2 |
||||
|
DN65 |
2(1/2) |
||||
|
DN80 |
3 |
||||
|
DN100 |
4 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
電動執行器：1電源電壓，2控制方式：開關控制、調節控制，3是否防爆
