WQ911F不銹鋼微型電動球閥 產品概述
WQ911F不銹鋼微型電動球閥，由微型電動執行器和二片式球閥組成，微型電動執行器外形小巧，重量輕，外殼采用工程塑料。電壓有DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V（可選）。電機扭矩經過齒輪減速機構，帶動球閥閥桿轉動，實現球閥的開關動作。球閥采用不銹鋼材料，閥座采用聚四氟乙烯。閥桿采用O型圈密封，密封性好，降低球閥扭矩?？捎糜谂照{(diào)，水處理，替代電磁閥產品。
WQ911F不銹鋼微型電動球閥 產品特點
- 執行器采用銅齒輪傳動，使用壽命長，外形小，重量輕。
- DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V（可選）多種電壓可供使用。
- 球閥采用不銹鋼材料，聚四氟乙烯密封，耐腐蝕性好。
- 多種接線控制方式，可以斷電自動復位。
- 電動執行器帶手動功能，可以在斷電時開關球閥。
WQ911F不銹鋼微型電動球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
WQ911F-10P |
1.0 |
1.5 |
1.1 |
≤90℃ |
水，液體，氣體 |
|
球閥設計標準 |
GB/T12237-2007，GBT 8464-1998 |
||||
|
球閥螺紋類型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
WQ911F不銹鋼微型電動球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
銅 |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
||
|
球體 |
銅 |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
||
|
閥桿 |
銅 |
304 |
316 |
|
密封圈 |
EPDM |
||
WQ911F不銹鋼微型電動球閥 電動執行器
|
執行器型號 |
Q20，Q100 |
|
電源電壓 |
DC5V、DC12、DC24、DC/AC9-24V、AC/DC9-35V |
|
控制信號 |
開關信號 |
|
環境溫度 |
-20～50℃ |
|
相對濕度 |
95%以下 |
|
防護等級 |
IP67 |
|
轉動角度 |
0-90° |
|
基本誤差% |
±1.0 |
|
回 差% |
1.0 |
|
開關時間 |
≤5秒 |
|
開關壽命 |
70000次 |
|
扭矩 |
2 NM,10 NM |
|
手動方式 |
帶，或不帶 |
|
開關指示 |
帶，或不帶 |
|
靜態電流 |
≤500MA |
|
接線方式 |
Ⅱ-01，Ⅱ-02，Ⅲ-01，Ⅲ-02，Ⅲ-03，Ⅲ-04，Ⅴ-01，Ⅶ-01，Ⅶ-02,Ⅶ-03 |
WQ911F不銹鋼微型電動球閥 外形尺寸
|
公稱通徑mm |
英寸 |
L（mm） |
A（mm） |
H（mm） |
|
DN15 |
1/2 |
63 |
54 |
70 |
|
DN20 |
3/4 |
72 |
54 |
74 |
|
DN25 |
1 |
81 |
54 |
82 |
|
DN32 |
1(1/4) |
94 |
54 |
95 |
|
DN40 |
1(1/2) |
105 |
54 |
108 |
|
DN50 |
2 |
125 |
54 |
125 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
電動執行器：1電源電壓，2控制方式：開關控制、3是否防爆
線路控制
Ⅱ-01，（2 線控制）
1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。
* 電壓選配：DC5V/DC12V/DC24V
* 不得超過電壓工作

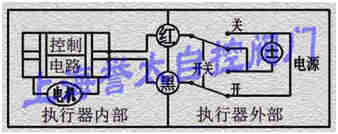

Ⅱ-02， (2 線控制-斷電復位）
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
* 電壓選配：AC/DC9-35V
* 不得超過電壓工作

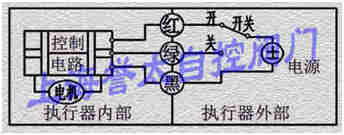

Ⅲ-01（3 線控制）
1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。
* 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
* 不得超過電壓工作

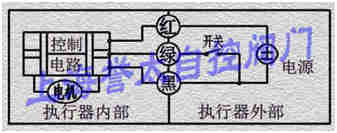

Ⅲ-02（3 線控制）
1、紅線接正極，綠線與黑線接負極。
2、當綠線開關閉合，閥門關閉，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門打開，到位后執行器內部自動斷電。
* 電壓選配有三種：DC7V-35V
* 不得超過電壓工作
Ⅲ-03（3 線控制）
1、紅線、綠線接正極，黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
* 電壓選配：DC12V，DC24V,AC/DC9-35V。
* 不得超過電壓工作

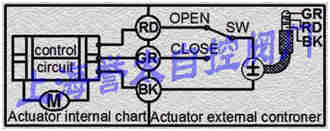

Ⅲ-04（3 線控制）
1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門關閉，到位后執行器內部自動斷電。
3、開關與綠色接通，閥門打開，到位后執行器內部自動斷電。
* 電壓選配：DC5V，DC12V，DC24V
* 不得超過電壓工作
* 嚴禁通電連接電源線

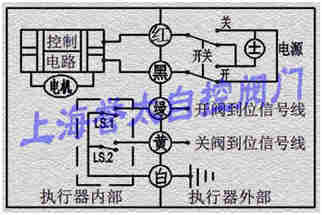

Ⅴ-01（5線控制，帶反饋信號）
1、紅線接通正極，黑線接通負極，閥門全關并保持。
2、黑線接通正極，紅線接通負極，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
* 電壓選配：DC5V/DC12V/DC24V
* 不得超過電壓工作
* 反饋帶載能力：1、最大電壓DC36V，AC220V;2、最大電流為0.4A.

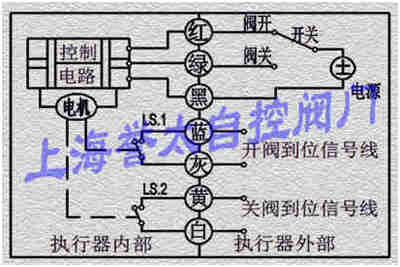

Ⅶ-01（7線控制）
1、紅線接正極，綠線與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配DC7--35V，DC5V，DC12V，DC24V；
* 不得超過電壓工作
* 反饋帶載能力：1、最大電壓DC36V，AC220V; 2、最大電流為0.4A.
Ⅶ-02（7線控制）
1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，閥門打開，閥門全開到位后執行器內部自動斷電。
3、開關與綠色接通，閥門關閉，閥門全關到位后執行器內部自動斷電。
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V
* 不得超過電壓工作
* 反饋帶載能力：1、最大電壓DC36V，AC220V; 2、最大電流為0.4A.

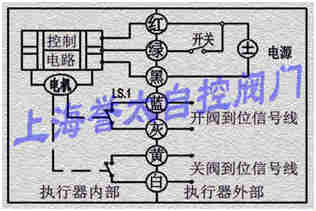

Ⅶ-03（7線控制）
1、紅線、綠線接正極，與黑線接負極。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。
* 不得超過電壓工作
1、機械手動功能須斷開電源使用。
2、左右小角度旋轉手輪，并把手輪向上提（大概3mm），然后旋動手輪左右，直至閥到位。
3、指示窗中指針上的紅線，指示S閥為關，指示O閥為開。
4、手動操作后須按下手輪，以便正常電功工作。
相關產品：法蘭三通電動球閥
