Q944F/Q945F電動法蘭三通球閥 產品概述
Q944/Q945F電動法蘭三通球閥由電動執行器和法蘭三通球閥組成。三通球閥球芯流道有L型和T型兩種。L型用于流向切換，T型用于合流，分流，流向切換。根據實際需要，選用適合的流道形式。電動執行器帶動球芯轉動90°，完成對介質的分配。執行器帶有開關反饋信號和手動功能，方便遠程控制。
Q944F/Q945F電動法蘭三通球閥 產品特點
- 球芯流道有L型和T型兩種，根據需求選用。
- 切換流向方便，電動執行器驅動閥芯轉動90°即可完成。
- 采用三通四密封結構，確保每個流道口密封可靠。
- 電動執行器帶有開關到位信號，及時了解閥位流向。
- 執行器結構緊湊，重量輕，使用壽命長。
- 帶有手動功能，停電時可以手動操作。
Q944/Q945F電動法蘭三通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q944F/Q945F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q944F/Q945F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q944F/Q945F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q944F/Q945F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q944F/Q945F-150LB |
150LB |
3.1 |
2.2 |
||
|
Q944F/Q945F-300LB |
300LB |
7.8 |
5.6 |
||
|
Q944F/Q945F-10K |
10K |
2.4 |
1.5 |
||
|
Q944F/Q945F-20K |
20K |
5.8 |
4.0 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q944/Q945F電動法蘭三通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
Q944/Q945F電動法蘭三通球閥 電動執行器
|
執行器型號 |
ZDR、QT、3810RS、PSR、電動執行器 |
|
電源電壓 |
AC220V、AC380V、AC110V、AC24V、DC24V，50Hz |
|
控制信號 |
開關信號，調節信號：輸入輸出DC4-20MA，DC1-5V |
|
環境溫度 |
-20～60℃ |
|
相對濕度 |
95%以下 |
|
防護等級 |
IP67 |
|
轉動角度 |
0-90° |
|
基本誤差% |
±1.0 |
|
回 差% |
1.0 |
|
分 辨 率% |
＜0.4 |
|
調節范圍 |
零點±25%，轉角20%-100% |
|
死 區% |
0.8-1.0 |

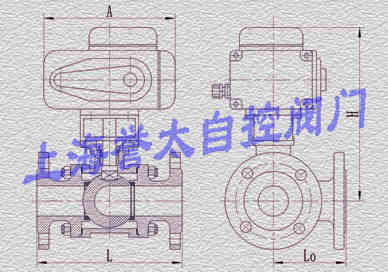

Q944/Q945F電動法蘭三通球閥 外形參數
公稱壓力1.6MPa，（PN16）單位：mm
|
公稱通徑 |
L |
L0 |
A |
H |
|
DN15 |
150 |
75 |
168 |
200 |
|
DN20 |
150 |
75 |
168 |
205 |
|
DN25 |
180 |
90 |
168 |
218 |
|
DN32 |
200 |
100 |
168 |
225 |
|
DN40 |
220 |
110 |
168 |
230 |
|
DN50 |
240 |
120 |
210 |
260 |
|
DN65 |
260 |
130 |
260 |
300 |
|
DN80 |
280 |
140 |
260 |
310 |
|
DN100 |
320 |
160 |
260 |
340 |
|
DN125 |
380 |
190 |
260 |
380 |
|
DN150 |
440 |
220 |
280 |
410 |
|
DN200 |
550 |
275 |
280 |
460 |
公稱壓力2.5MPa，（PN25）單位：mm
|
公稱通徑 |
L |
L0 |
A |
H |
|
DN15 |
150 |
75 |
168 |
200 |
|
DN20 |
150 |
75 |
168 |
205 |
|
DN25 |
180 |
90 |
168 |
218 |
|
DN32 |
200 |
100 |
168 |
225 |
|
DN40 |
220 |
110 |
168 |
230 |
|
DN50 |
240 |
120 |
210 |
260 |
|
DN65 |
260 |
130 |
260 |
300 |
|
DN80 |
280 |
140 |
260 |
310 |
|
DN100 |
320 |
160 |
260 |
340 |
|
DN125 |
380 |
190 |
260 |
380 |
|
DN150 |
440 |
220 |
280 |
410 |
|
DN200 |
550 |
275 |
280 |
460 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
電動執行器：1電源電壓，2控制方式：開關控制、調節控制，3是否防爆
相關產品：螺紋三通電動球閥
