Q646F氣動法蘭四通球閥 產品概述
Q646F氣動法蘭四通球閥由活塞式氣動執行器和法蘭四通球閥組成，球芯內為雙L型流道，可以使相鄰90°流道接通。球芯采用側裝式或上裝式結構，閥座為四通四密封形式，確保密封可靠。閥座采用聚四氟乙烯或PPL對位聚苯，適用不同溫度需求。氣動執行器帶動球芯換向迅速，時間短。節約管道和配套閥門，降低成本。配裝換向電磁閥，反饋開關等附件，便于遠程自動控制。
Q646F氣動法蘭四通球閥 產品特點
- 球形流道為雙L型，閥體流道為相鄰90°直角四通。
- 減少管道和閥門數量，節約成本。
- 換向迅速，時間短。
- 閥座采用四密封形式，確保密封可靠。
- 配裝相應附件，便于遠程操控。
- 配裝不同閥座密封圈，適用于不同溫度需求。
Q646F氣動法蘭四通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q646F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q646F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q646F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q646F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q646F-150LB |
150LB |
3.1 |
2.2 |
||
|
Q646F-300LB |
300LB |
7.8 |
5.6 |
||
|
Q646F-10K |
10K |
2.4 |
1.5 |
||
|
Q646F-20K |
20K |
5.8 |
4.0 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q646F氣動法蘭四通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
Q646F氣動法蘭四通球閥 氣動執行器
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
氣源壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
使用溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
|
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

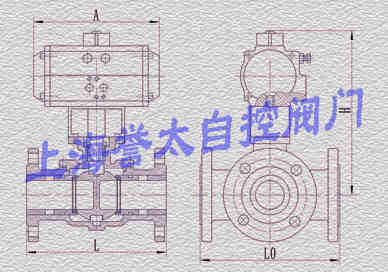

Q646F氣動法蘭四通球閥 外形尺寸
公稱壓力1.6MPa，（PN16）單位：mm
|
公稱通徑 |
L |
L0 |
A |
H |
|
DN15 |
150 |
150 |
147 |
185 |
|
DN20 |
150 |
150 |
168 |
197 |
|
DN25 |
180 |
180 |
168 |
199 |
|
DN32 |
200 |
200 |
204 |
240 |
|
DN40 |
220 |
220 |
262 |
255 |
|
DN50 |
240 |
240 |
268 |
286 |
|
DN65 |
260 |
260 |
296 |
330 |
|
DN80 |
280 |
280 |
296 |
349 |
|
DN100 |
320 |
320 |
390 |
421 |
|
DN125 |
380 |
380 |
454 |
485 |
|
DN150 |
440 |
440 |
532 |
582 |
|
DN200 |
550 |
550 |
722 |
702 |
訂貨須知：
- 球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
- 氣動執行器：1雙作用氣缸，2單作用氣缸（常開式或常閉式），3氣源壓力
- 選配的附件：1電磁閥，2行程開關，3三聯件，4定位器，5手輪機構
