2PQ11F二片式內螺紋銅球閥 產品概述
2PQ11F二片式內螺紋銅球閥，閥體，閥桿，球芯都由黃銅材料制成，避免產生銹蝕。閥體為二片式結構，分為主閥體和副閥體，用螺紋連接，結構緊湊。閥座采用聚四氟乙烯塑料，摩擦系數(shù)小，耐腐蝕，使用壽命長。閥桿采用下裝式結構，防飛出設計，安全可靠。閥桿密封采用聚四氟乙烯填料或雙O型圈密封，確保閥桿密封可靠。轉動手柄90°，即完成球閥開關過程，方便快捷，比閘閥或截止閥開關時間短。主要用于水，氣體，非腐蝕性液體。
2PQ11F二片式內螺紋銅球閥 產品特點
- 球閥主要材料由黃銅制成，耐銹蝕。
- 手柄轉動90°即可以開關，方便快捷。
- 閥座采用聚四氟乙烯塑料，耐腐蝕，密封性好。
- 主要用于水暖管路，進行開關控制。
2PQ11F二片式內螺紋銅球閥 技術參數(shù)
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
2PQ11F-16T |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤120℃ |
水，液體 |
|
2PQ11F-20T |
2.0 |
3.0 |
2.2 |
||
|
球閥設計標準 |
GB/T12237-2007，GBT 8464-1998 |
||||
|
球閥螺紋類型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
2PQ11F二片式內螺紋銅球閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
鍛黃銅 |
|
閥座 |
聚四氟乙烯（PTFE） |
|
球體 |
銅 |
|
密封墊 |
PTFE |
|
閥桿 |
黃銅 |
|
填料 |
PTFE |
|
填料壓蓋 |
黃銅 |
|
手柄 |
碳鋼 |

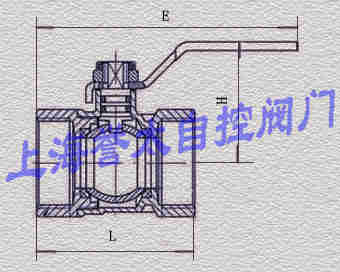

2PQ11F二片式內螺紋銅球閥 外形尺寸
|
公稱通徑mm |
英寸(in) |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
42 |
45 |
67 |
|
DN10 |
3/8' |
44 |
45 |
67 |
|
DN15 |
1/2' |
53 |
46 |
95 |
|
DN20 |
3/4' |
58 |
51 |
110 |
|
DN25 |
1' |
72 |
56 |
110 |
|
DN32 |
1(1/4)' |
79 |
64 |
140 |
|
DN40 |
1(1/2)' |
79 |
68 |
140 |
|
DN50 |
2' |
105 |
82 |
160 |
|
DN65 |
2(1/2)' |
129 |
96 |
176 |
|
DN80 |
3' |
155 |
112 |
196 |
|
DN100 |
4' |
186 |
135 |
227 |
訂貨須知：
球閥的參數(shù)：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
