Q46F手動法蘭式四通球閥 產品概述
Q46F手動法蘭式四通球閥閥體有四個法蘭接口，當閥芯旋轉90°時，相鄰兩個通路接通，實現流向切換。一個閥門實現多個閥門的功能，操作簡單，切換迅速，可配置氣動執行器，電動執行器，進行遠程控制。
Q46F手動法蘭式四通球閥 產品特點
- 操作簡單，換向迅速。
- 一個閥門實現多個閥門功能，節約成本，維護方便。
Q46F手動法蘭式四通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q46F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q46F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q46F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q46F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q46F-150LB |
150LB |
3.1 |
2.2 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q46F手動法蘭式四通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
鑄鋼 |
鑄鋼 |
鑄鋼 |

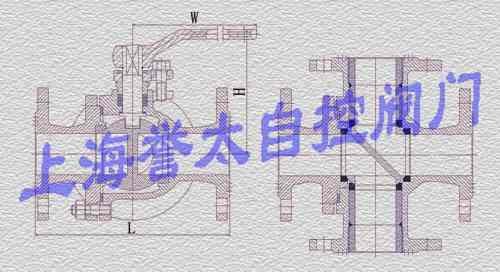

Q46F手動法蘭式四通球閥 外形尺寸
|
公稱通徑mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
150 |
90 |
140 |
|
DN20 |
164 |
90 |
140 |
|
DN25 |
180 |
102 |
155 |
|
DN32 |
200 |
115 |
250 |
|
DN40 |
220 |
135 |
250 |
|
DN50 |
240 |
140 |
350 |
|
DN65 |
260 |
155 |
350 |
|
DN80 |
280 |
185 |
420 |
|
DN100 |
320 |
210 |
700 |
|
DN125 |
380 |
275 |
1000 |
|
DN150 |
440 |
305 |
1300 |
|
DN200 |
550 |
335 |
1300 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
