Q44F/Q45F手動法蘭三通球閥 產品概述
Q44F/Q45F手動法蘭三通球閥結構緊湊、外型美觀、密封性能好。L型三通能實現對管道中介質流向的切換，使相互垂直的兩個通道連通或關閉。T型三通不僅可實現介質流向的切換，也可使三個通道相互連通，也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q44F/Q45F手動法蘭三通球閥 產品特點
- 三通球閥在結構上采用一體化結構，可靠性高，設計實現了輕量化。
- 三通球閥分L型和T型，使用壽命長，流通能力大，阻力小。
- 操作簡單，旋轉90度即可實現流向變化，動作迅速。
Q44F/Q45F手動法蘭三通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q44F/Q45F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q44F/Q45F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q44F/Q45F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q44F/Q45F-64 |
6.4 |
9.6 |
7.04 |
||
|
Q44F/Q45F-150LB |
150LB |
3.1 |
2.2 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q44F/Q45F手動法蘭三通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
鑄鋼 |
鑄鋼 |
鑄鋼 |

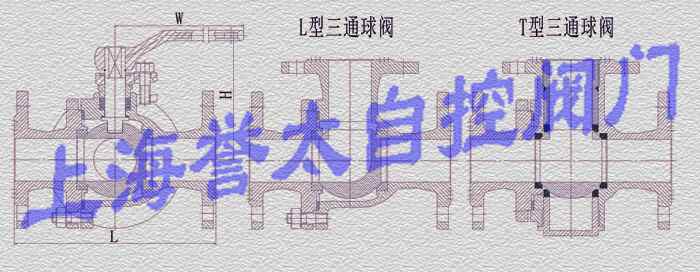

Q44F/Q45F手動法蘭三通球閥 外形尺寸
|
公稱通徑mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
150 |
90 |
140 |
|
DN20 |
164 |
90 |
140 |
|
DN25 |
180 |
102 |
155 |
|
DN32 |
200 |
115 |
250 |
|
DN40 |
220 |
135 |
250 |
|
DN50 |
240 |
140 |
350 |
|
DN65 |
260 |
155 |
350 |
|
DN80 |
280 |
185 |
420 |
|
DN100 |
320 |
210 |
700 |
|
DN125 |
380 |
275 |
1000 |
|
DN150 |
440 |
305 |
1300 |
|
DN200 |
550 |
335 |
1300 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
