3PQ41F三片式法蘭浮動球閥 產品概述
3PQ41F三片式法蘭浮動球閥閥體采用一個主閥體、兩個副閥體，三部分組成，鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。內螺紋球閥可設置90°開關定位機構，根據需要加鎖以防止誤操作，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
3PQ41F三片式法蘭浮動球閥 產品特點
- 結構簡單，安裝方便。
- 成本低，性價比高。
- 密封性好，零泄漏。
- 可加鎖，防止誤操作。
- 松開四個螺栓即可拆解球閥，快速更換閥座，球芯，維修方便。
3PQ41F三片式法蘭浮動球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
3PQ41F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
3PQ41F-25 |
2.5 |
3.75 |
2.75 |
||
|
3PQ41F-40 |
4.0 |
6.0 |
4.4 |
||
|
3PQ41F-150LB |
150LB |
3.1 |
2.2 |
||
|
3PQ41F-300LB |
300LB |
7.8 |
5.6 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
3PQ41F三片式法蘭浮動球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

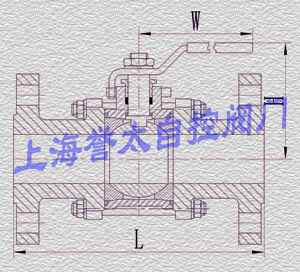

3PQ41F三片式法蘭浮動球閥 外形尺寸
公稱壓力1.6,2.5,4.0MPa，單位：mm
|
公稱通徑mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
130 |
63 |
110 |
|
DN20 |
150 |
65 |
110 |
|
DN25 |
160 |
65 |
160 |
|
DN32 |
180 |
85 |
225 |
|
DN40 |
200 |
112 |
225 |
|
DN50 |
230 |
112 |
225 |
|
DN65 |
290 |
108 |
270 |
|
DN80 |
310 |
150 |
300 |
|
DN100 |
350 |
200 |
330 |
壓力等級150LB，300LB，單位：mm
|
公稱通徑mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
108 |
63 |
110 |
|
DN20 |
117 |
65 |
110 |
|
DN25 |
127 |
65 |
160 |
|
DN32 |
140 |
85 |
225 |
|
DN40 |
165 |
112 |
225 |
|
DN50 |
178 |
112 |
225 |
|
DN65 |
190 |
108 |
270 |
|
DN80 |
203 |
150 |
300 |
|
DN100 |
229 |
200 |
330 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
