1PQ41F一體式法蘭高溫球閥 產品概述
1PQ41F一體式法蘭高溫球閥采用整體式閥體結構，彈性閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
1PQ41F一體式法蘭高溫球閥 產品特點
- 整體式閥體結構，減少外漏可能。
- 耐高溫密封圈，壽命長，密封性好。
- 結構簡單，操作方便。
1PQ41F一體式法蘭高溫球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
1PQ41F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
1PQ41F-25 |
2.5 |
3.75 |
2.75 |
||
|
1PQ41F-40 |
4.0 |
6.0 |
4.4 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
1PQ41F一體式法蘭高溫球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
鑄鋼 |
鑄鋼 |
鑄鋼 |

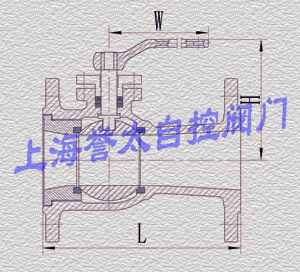

1PQ41F一體式法蘭高溫球閥 外形尺寸
|
公稱通徑mm |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
130 |
105 |
150 |
|
DN20 |
140 |
110 |
150 |
|
DN25 |
150 |
120 |
160 |
|
DN32 |
165 |
140 |
180 |
|
DN40 |
180 |
155 |
250 |
|
DN50 |
200 |
175 |
300 |
|
DN65 |
220 |
195 |
300 |
|
DN80 |
250 |
225 |
320 |
|
DN100 |
280 |
250 |
20 |
|
DN125 |
320 |
270 |
360 |
|
DN150 |
360 |
290 |
360 |
|
DN200 |
400 |
345 |
450 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
