- 氣動執行機構主要分為兩大類：薄膜式與活塞式。
- 薄膜式與活塞式執行機構又可分為：有彈簧和無彈簧兩種

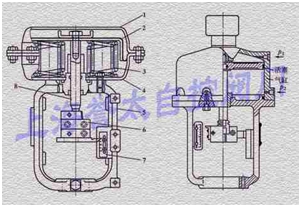

- 氣動薄膜式執行機構基本結構和工作原理:
- 氣動執行機構的動態特性為一階滯后環節。其時間常數的大小與薄膜氣室大小及引壓導管長短粗細有關，一般為數秒到數十秒之間。
- 執行器的作用方式：從安全生產的角度來確定正反作用
- 正作用：當輸入信號增大時，執行器的開度增大，即流過執行器的流量增大，氣動調節閥通常稱為氣開閥 。
- 反作用：當輸入信號增大時，流過執行器的流量減小，氣動調節閥通常稱為氣關閥。

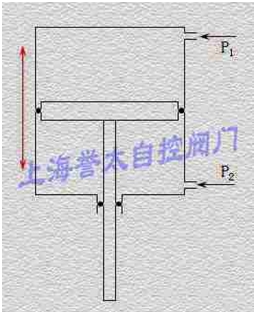

- 氣動活塞式執行機構基本結構和工作原理:
- 1.基本部件：活塞和氣缸。活塞在氣缸內隨活塞兩側壓差而移動。
- 2.兩側可以分別輸入一個固定信號和一個變動信號，或兩側都輸入變動信號。
- 3.它的輸出特性有比例式及兩位式兩種。兩位式是根據輸入執行活塞兩側的操作壓力的大小，活塞從高壓側推向低壓側，使推桿從一個位置移到另一極端位置。
- 4.比例式是在兩位式基礎上加有閥門定位器后，使推桿位移與信號壓力成比例關系。
