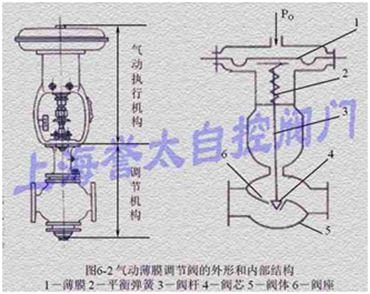

- 氣動調節閥由氣動執行機構和控制（調節）機構兩個部分構成 。附件有閥門定位器，手操機構，過濾減壓閥，保位閥，快速排氣閥等。
- 執行機構：根據控制信號產生推力(薄膜、活塞、馬達…)。它是執行器的推動裝置，它按控制信號的大小產生相應的推力，推動控制機構動作，所以它是將信號的大小轉換為閥桿位移的裝置 。
- 控制機構：根據推力產生位移或轉角，改變開度。它是執行器的控制部分，它直接與被控介質接觸，控制流體的流量。所以它是將閥桿的位移轉換為流過閥的流量的裝置 。
- 手操機構：手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時，利用它可以直接操縱控制閥，以維持生產的正常進行。
- 閥門定位器：接受控制系統4-20Ma信號，變成比例20-100KPa氣壓信號，推動氣動執行器帶動閥芯比例動作，進行閥內介質的流量調節。
- 氣動執行器的作用方式：從安全生產的角度來確定正反作用
- 正作用：當輸入信號增大時，執行器的開度增大，即流過執行器的流量增大。氣動調節閥通常稱為氣開閥 。
- 反作用：當輸入信號增大時，流過執行器的流量減小 。氣動調節閥通常稱為氣關閥 。
- 氣動調節閥的優點：結構簡單、動作可靠穩定、輸出力大、安裝維修方便、價格便宜和防火防爆。
- 氣動調節閥的缺點：響應時間大，信號不適于遠傳。采用電/氣轉換器或電/氣閥門定位器，使傳送信號為電信號，現場操作為氣動信號。
- 氣動執行器在自控系統中的作用：接收調節器（計算機）輸出的控制信號，使調節閥的開度產生相應變化，從而達到調節操作變量流量的目的。
