- 氣動三通調節閥為三通管道比例調節控制閥，分為氣動三通合流調節閥和氣動三通分流調節閥兩種。由氣動薄膜執行機構和三通調節閥組成，氣動薄膜執行機構接受氣源壓力信號后，帶動調節閥閥芯上下比例動作，完成對三通管道內介質的比例控制。

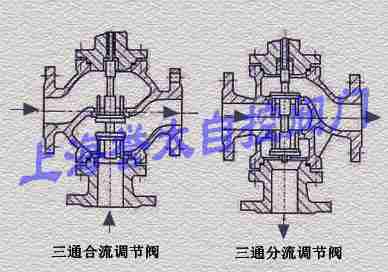

- 合流三通調節閥和分流三通調節閥結構上不同，合流三通調節閥由單座調節閥改裝而成，介質從下端和一側流入，合成一路從另一側流出，閥芯上下動作時可以控制兩個進口流到出口介質的比例，使其中一個進口流量增加，同時另一個進口流量減少，總出口流量不變。閥芯采用套筒形，表面開有流量調節口，用套筒外表面作為導向部分，整個閥芯由上下兩個閥芯組成。上閥芯控制側面流入口，下閥芯控制下端流入口，閥芯表面開口分別對著側面流道口和下面流道口，使兩個進口介質流入時自動抵消部分閥芯不平衡力，氣動薄膜執行器驅動時可以更平穩，允許壓差大。
- 分流三通調節閥閥體由雙座調節閥改裝而成。分流三通調節閥閥芯與合流三通調節閥閥芯相反，上下兩個閥芯節流口相對，沖著介質流入口，使介質流入時壓力作用在上下閥芯上，抵消部分閥芯不平衡力。閥芯上下動作時可以控制側面出口和下面出口介質的比例。
- 合流三通調節閥和分流三通調節閥形狀不同，三通調節閥在小口徑DN80以下可以用合流調節閥來替代分流調節閥，因為小口徑閥芯上不平衡力小，對調節閥平穩控制影響不大。
