HC42X(DRVZ)軸流式靜音止回閥 產品概述
HC42X(DRVZ)軸流式靜音止回閥，閥體內腔表面，閥瓣，導流罩等過流表面呈流線型，流體流過時為層流狀態，沒有或很少有湍流。根據閥瓣形式分為套筒型，圓盤型，環盤型。HC42X(DRVZ)的閥瓣為圓盤型，閥瓣開啟壓力≤2KPa。關閉時平穩，減震，消聲，減小水擊現象。內部有復位彈簧，保證閥瓣關閉可靠。密封面可以采用橡膠，聚四氟乙烯，等軟密封材料。一般安裝在垂直管道上或水平管道上。
HC42X(DRVZ)軸流式靜音止回閥 產品特點
- 流道內表面呈流線型，流阻小。
- 可以安裝在垂直管道或水平管道上。
- 彈簧加載閥芯，關閉迅速，消聲，減少水錘現象。
- 外形小，安裝方便。
HC42X(DRVZ)軸流式靜音止回閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HC42X/DRVZ-10C/P |
1.0 |
1.5 |
1.1 |
≤80℃ |
水，氣體,油品 |
|
HC42X/DRVZ-16C/P |
1.6 |
2.4 |
1.76 |
||
|
HC42X/DRVZ-25C/P |
2.5 |
3.75 |
2.75 |
||
|
止回閥設計標準 |
GB/T21387-2008，CJ/T255-2007 |
||||
|
止回閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME16.5 |
||||
HC42X(DRVZ)軸流式靜音止回閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
鑄鐵HT200 |
WCB |
不銹鋼CF8 |
|
閥芯 |
2Cr13，橡膠 |
2Cr13，橡膠 |
不銹鋼304，橡膠 |
|
閥座 |
2Cr13 |
2Cr13 |
不銹鋼304 |
|
導流罩 |
鑄鐵HT200 |
WCB |
不銹鋼304 |
|
彈簧 |
彈簧鋼 |
彈簧鋼 |
不銹鋼304 |

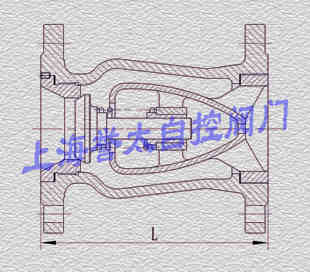

HC42X(DRVZ)軸流式靜音止回閥 外形尺寸
PN10，PN16，PN25，單位：mm
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
120 |
120 |
150 |
180 |
229 |
254 |
275 |
292 |
330 |
356 |
381 |
訂貨須知：
止回閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準
