HC44X（SFCV）旋啟式橡膠瓣止回閥 產品概述
HC44X（SFCV）旋啟式橡膠瓣止回閥，采用旋啟式止回閥結構，開啟時流阻小。閥板包裹橡膠，密封性好，降低噪音。閥座密封采用傾斜設計，開關迅速。止回閥由閥體，閥蓋，閥板組成。結構簡單，使用壽命長。流道為直流式結構，閥體內不易積存雜質。開啟時依靠介質壓力打開閥板，關閉時靠介質逆流壓力保證密封。主要安裝在水平管道或垂直管道上。
HC44X（SFCV）旋啟式橡膠瓣止回閥 產品特點
- 閥板包裹橡膠，密封性好，噪音低。
- 旋啟式結構，流阻小。
- 結構簡單，使用壽命長。
- 開關迅速，防止水錘。
HC44X（SFCV）旋啟式橡膠瓣止回閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HC44X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水，氣體，油品 |
|
HC44X-16 |
1.6 |
2.4 |
1.76 |
||
|
HC44X-25 |
2.5 |
3.75 |
2.75 |
||
|
止回閥設計標準 |
GB/T12236-2008 |
||||
|
止回閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
HC44X（SFCV）旋啟式橡膠瓣止回閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
HT200 |
WCB |
不銹鋼CF8 |
|
閥板 |
WCB包裹橡膠 |
WCB包裹橡膠 |
不銹鋼304包裹橡膠 |

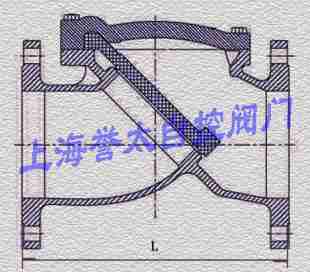

HC44X（SFCV）旋啟式橡膠瓣止回閥 外形尺寸
PN16，PN25，PN40單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
203 |
216 |
241 |
292 |
325 |
356 |
435 |
505 |
580 |
640 |
685 |
740 |
775 |
920 |
訂貨須知：
止回閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準
