ZSFD/XD371X蝸輪對夾式信號蝶閥 產品概述
XD371X蝸輪對夾式信號蝶閥主要用于消防供水系統，安裝在自動噴水濕式報警系統的濕式報警閥的前面，或自動噴水干式報警系統干式報警閥前面，保持常開狀態，當檢修時關閉信號蝶閥，會發出位置信號給消防控制系統，表明信號蝶閥的開關狀態，檢修完畢后要打開信號蝶閥。
ZSFD/XD371X蝸輪對夾式信號蝶閥 產品特點
- 蝸輪驅動，開關省力。
- 對夾連接，安裝方便。
- 可以任何位置安裝，維修方便。
- 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
- 開關位置有相應輸出觸點信號，實時掌握信號蝶閥開關狀態。
ZSFD/XD371X蝸輪對夾式信號蝶閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
ZSFD/XD371X-6 |
0.6 |
0.9 |
0.66 |
丁腈橡膠≤80℃，三元乙丙橡膠≤120℃ |
水，氣體，油品 |
|
ZSFD/XD371X-10 |
1.0 |
1.5 |
1.1 |
||
|
ZSFD/XD371X-16 |
2.5 |
3.75 |
2.75 |
||
|
蝶閥設計標準 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，CJT93-1999 |
||||
|
蝶閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
ZSFD/XD371X蝸輪對夾式信號蝶閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
灰鑄鐵，球墨鑄鐵，鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF9M（316） |
|
閥座 |
丁腈橡膠，三元乙丙橡膠，聚四氟乙烯 |
|
閥板 |
電鍍球墨鑄鐵，不銹鋼CF8（304），不銹鋼CF8M（316） |
|
襯套 |
潤滑青銅，聚四氟乙烯 |
|
閥桿 |
碳鋼，2Cr13，304,316 |
|
手柄 |
碳鋼 |
|
渦輪頭 |
碳鋼 |

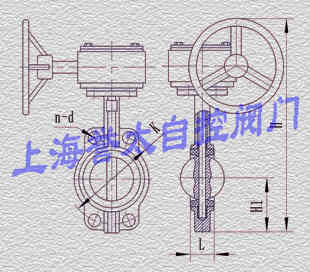

ZSFD/XD371X蝸輪對夾式信號蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
訂貨須知：
蝶閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
