D41X/D341X手動法蘭軟密封蝶閥 產品概述
D341X手動法蘭軟密封蝶閥，采用法蘭連接方式，由閥體，蝶板，閥桿，閥座密封圈，蝸輪機構，手柄等零件組成，主要用于管道內介質的開關控制或調節控制。閥體材料有鑄鐵，球體，鑄鋼等材料。蝶板為中線結構，有球體，不銹鋼304,316等材料。閥座密封圈采用有丁腈橡膠，三元乙丙橡膠等材料?？梢圆捎檬直蛭佪啓C(jī)構驅動。手柄有轉角自鎖功能，可以控制蝶閥的蝶板轉動角度，對管道內介質進行流量調節。蝸輪機構本身帶有自鎖功能，多用于大口徑蝶閥，調節控制時可以控制蝶板轉角，開關操作省力。主要用于管道內常溫介質的開關控制或調節控制。
D41X/D341X手動法蘭軟密封蝶閥 產品特點
- 閥座密封圈采用軟密封結構，密封性好，可以雙向密封。
- 小口徑蝶閥配裝手柄驅動，蝶板轉動90°完成開關動作，時間短，速度快。
- 在水平管道或垂直管道上都可以安裝。
- 手柄或蝸輪機構都帶有自鎖功能，方便用于調節控制。
- 大口徑蝶閥配裝蝸輪機構，開關省力。
D41X/D341X手動法蘭軟密封蝶閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D341X-6 |
0.6 |
0.9 |
0.66 |
丁腈橡膠≤80℃，三元乙丙橡膠≤120℃ |
水，氣體，油品 |
|
D341X-10 |
1.0 |
1.5 |
1.1 |
||
|
D341X-16 |
2.5 |
3.75 |
2.75 |
||
|
D341X-150LB |
150LB |
3.1 |
2.2 |
||
|
D341X-10K |
10K |
2.4 |
1.5 |
||
|
蝶閥設計標準 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
D41X/D341X手動法蘭軟密封蝶閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
灰鑄鐵，球墨鑄鐵，鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF8M（316） |
|
閥座 |
丁腈橡膠，三元乙丙橡膠，聚四氟乙烯 |
|
閥板 |
電鍍球墨鑄鐵，不銹鋼CF8（304），不銹鋼CF8M（316） |
|
襯套 |
潤滑青銅，聚四氟乙烯 |
|
閥桿 |
碳鋼，2Cr13，304,316 |
|
手柄 |
碳鋼 |
|
渦輪頭 |
碳鋼 |

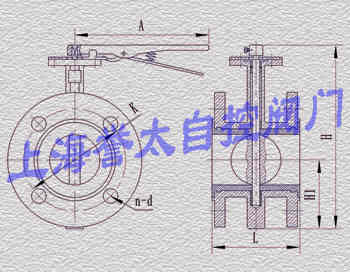

D41X手動法蘭軟密封蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
108 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
108 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
112 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
114 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
127 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
140 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
140 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
152 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

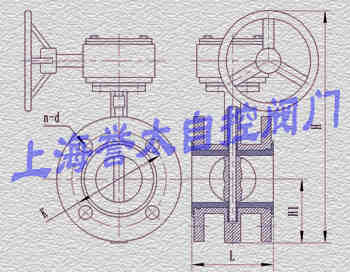

D341X手動法蘭軟密封蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
108 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
108 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
112 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
114 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
127 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
140 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
140 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
152 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
165 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
178 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
190 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
216 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
222 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
229 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
267 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
430 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
470 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
510 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
550 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
DN1200 |
630 |
755 |
1995 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
DN1400 |
710 |
910 |
2310 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
|
DN1600 |
790 |
1030 |
2595 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
|
DN1800 |
870 |
1140 |
2810 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
|
DN2000 |
950 |
1250 |
3100 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
