D71F46/D371F46手動對夾式襯氟蝶閥 產品概述
D71F46/D371F46手動對夾式襯氟蝶閥，采用對夾式連接，閥體內表面和密封面，蝶板表面全部F46聚全氟乙丙烯，F4聚四氟乙烯等氟塑料，與介質接觸表面全部為耐腐蝕的氟塑料，耐強酸堿腐蝕，密封性好。閥體采用鑄鋼或不銹鋼材料，降低了成本。手柄帶有定位自鎖功能，可以控制蝶板轉動角度，對管道內介質進行調節控制，大口徑蝶閥配裝蝸輪機構，其本身帶有自鎖功能，開關省力，可用于開關控制和調節控制。適用于低壓大口徑，強腐蝕性介質的開關控制或調節控制。
D71F46/D371F46手動對夾式襯氟蝶閥 產品特點
- 閥體內表面和蝶板外表面全部襯有氟塑料，耐腐蝕性好。
- 閥體不和介質接觸，可以采用鑄鋼材料，節約成本。
- 對夾式連接，結構長度短，節約安裝空間。
- 手柄帶動蝶板轉動90°完成開關動作，操作速度快。
- 可以和氣動執行器，電動執行器組成氣動對夾式襯氟蝶閥，電動對夾式襯氟蝶閥。
D71F46/D371F46手動對夾式襯氟蝶閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D71F46-6 |
0.6 |
0.9 |
0.66 |
FEP（F46）≤150℃ |
水，氣體，油品，酸，堿，鹽 |
|
D71F46-10 |
1.0 |
1.5 |
1.1 |
||
|
D71F46-16 |
2.5 |
3.75 |
2.75 |
||
|
D71F46-150LB |
150LB |
3.1 |
2.2 |
||
|
D71F46-10K |
10K |
2.4 |
1.5 |
||
|
蝶閥設計標準 |
GB/T12238-2008，GB/T26144-2010，GB/T12221-2005，GB/T15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
D71F46/D371F46手動對夾式襯氟蝶閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF9M（316） |
|
閥座 |
FEP（F46），PFA，PTFE（F4)，PVDF（F2)，PCTFE（F3) |
|
閥板 |
鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF8M（316），襯F46 |
|
襯套 |
聚四氟乙烯 |
|
閥桿 |
2Cr13，304,316 |
|
手柄 |
碳鋼 |
|
渦輪頭 |
碳鋼 |

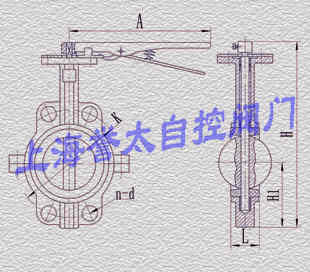

D71F46手柄對夾式襯氟蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
43 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

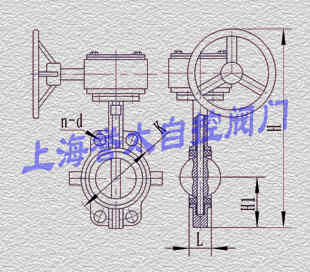

D371F46蝸輪對夾式襯氟蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
154 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
165 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
190 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
203 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
216 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
訂貨須知：
蝶閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
