D71XN/D371XN手動對夾尼龍板蝶閥 產品概述
D71XN/D371XN手動對夾尼龍板蝶閥，蝶閥表面涂有尼龍涂層，具有良好的防腐蝕性能，耐酸堿，海水腐蝕。閥座密封圈采用丁腈橡膠，三元乙丙橡膠等材料，閥體可以采用灰鐵，球體，鑄鋼，不銹鋼304,316等材料。手柄有自動定位鎖緊裝置，可以控制蝶板轉動角度，用于調節控制。大口徑蝶閥配裝蝸輪機構，本身帶有鎖定功能，開關省力，可以用于開關控制和調節控制。尼龍板蝶閥耐腐性好，可用于海水，環保水處理，脫硫脫硝工藝管線使用。
D71XN/D371XN手動對夾尼龍板蝶閥 產品特點
- 蝶板表面有尼龍涂層，耐腐蝕性好。
- 閥體對夾式連接，結構長度短，節約安裝空間。
- 可以在水平管道和垂直管道安裝。
- 手柄帶動蝶閥轉動90°即完成開關動作，方便快捷。
- 大口徑蝶閥采用蝸輪驅動，開關操作省力。
- 蝶閥調節性能好，可用于管道內介質調節控制。
D71XN/D371XN手動對夾尼龍板蝶閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D71XN-6 |
0.6 |
0.9 |
0.66 |
丁腈橡膠,三元乙丙橡膠≤80℃ |
水，氣體，油品 |
|
D71XN-10 |
1.0 |
1.5 |
1.1 |
||
|
D71XN-16 |
2.5 |
3.75 |
2.75 |
||
|
D71XN-150LB |
150LB |
3.1 |
2.2 |
||
|
D71XN-10K |
10K |
2.4 |
1.5 |
||
|
蝶閥設計標準 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
D71XN/D371XN手動對夾尼龍板蝶閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
灰鑄鐵，球墨鑄鐵，鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF8M（316） |
|
閥座 |
丁腈橡膠，三元乙丙橡膠 |
|
閥板 |
球墨鑄鐵表面噴涂尼龍 |
|
襯套 |
潤滑青銅，聚四氟乙烯 |
|
閥桿 |
碳鋼，2Cr13，304,316 |
|
手柄 |
碳鋼 |
|
渦輪頭 |
碳鋼 |

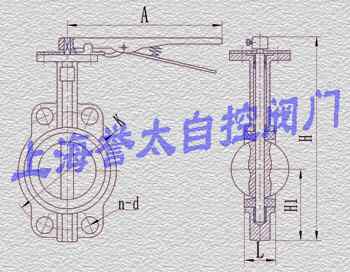

D71XN手動對夾尼龍板蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
43 |
63 |
235 |
270 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
235 |
270 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
250 |
270 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
275 |
270 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
316 |
270 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
340 |
310 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
376 |
310 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
430 |
310 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |

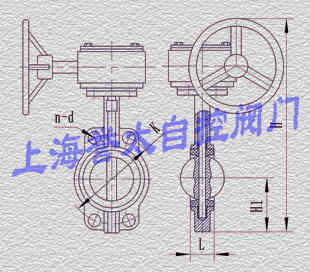

D371XN手動對夾尼龍板蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
43 |
63 |
306 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
46 |
70 |
321 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
46 |
83 |
346 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
52 |
105 |
387 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
56 |
115 |
411 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
56 |
137 |
447 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
60 |
164 |
572 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
68 |
206 |
646 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
78 |
230 |
738 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
78 |
248 |
761 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
102 |
289 |
877 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
114 |
320 |
938 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
127 |
343 |
993 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
154 |
413 |
1131 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
165 |
478 |
1476 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
190 |
525 |
1533 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
203 |
585 |
1655 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
216 |
640 |
1765 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
DN1200 |
254 |
755 |
1995 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
DN1400 |
279 |
910 |
2310 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
|
DN1600 |
318 |
1030 |
2595 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
|
DN1800 |
356 |
1140 |
2810 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
|
DN2000 |
406 |
1250 |
3100 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
訂貨須知：
蝶閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
