ZL47F鎖定式動態平衡閥（自力式流量平衡閥） 產品概述
ZL47F鎖定式動態平衡閥，也稱為自力式流量平衡閥，由閥體，閥芯，調節閥芯，閥蓋，彈簧，膜片，鎖定裝置等零件組成，膜片作為感壓元件，利用介質自身壓力，控制閥芯上下動作，在壓差控制范圍內，保持流量恒定?？梢孕D(zhuǎn)調節閥芯設定流量，并通過鎖定裝置固定閥芯轉動位置，防止誤操作。
ZL47F鎖定式動態平衡閥（自力式流量平衡閥） 產品特點
- 利用介質壓力自動控制，節能環保。
- 壓差范圍內，保持流量穩定。
- 廣泛用于暖通，空調系統中。
ZL47F鎖定式動態平衡閥（自力式流量平衡閥） 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
ZL47F-10 |
1.0 |
1.5 |
1.1 |
≤150℃ |
水，液體 |
|
ZL47F-16 |
1.6 |
2.4 |
1.76 |
||
|
閥門設計標準 |
CJT179-2003 |
||||
|
閥門檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
閥門法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， |
||||
ZL47F鎖定式動態平衡閥（自力式流量平衡閥） 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
HT200 |
WCB |
不銹鋼CF8（304） |
|
閥芯 |
銅合金 |
銅合金 |
不銹鋼304 |
|
密封圈，O形圈 |
丁腈橡膠 |
丁腈橡膠 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
2Cr13 |
不銹鋼304 |
|
彈簧 |
60Si2Mn |
60Si2Mn |
60Si2Mn |

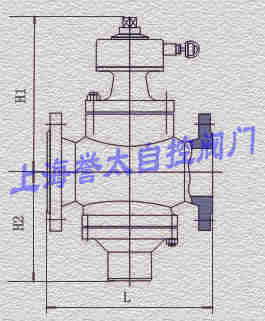

ZL47F鎖定式動態平衡閥（自力式流量平衡閥） 外形尺寸
PN1.0MPa，PN1.6MPa，單位：mm
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
|
H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
337 |
357 |
407 |
452 |
486 |
534 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
430 |
553 |
訂貨須知：
平衡閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
