ZJHN氣動薄膜雙座調節閥 產品概述
ZJHN氣動薄膜雙座調節閥由氣動薄膜多彈簧執行機構和低流阻雙座調節機構組成，采用雙號導向結構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。廣泛應用于石油、化工、制藥、冶金、電站等工業控制部門，主要控制氣體、液體、蒸汽等介質。
ZJHN氣動薄膜雙座調節閥 產品特點
- 多彈簧機構，高度低，重量輕，維護方便。
- 控制精度高，允許壓差大，泄漏量較單座閥大些，流量特性精確。
- 配電氣閥門定位器可接收控制系統的信號，操作方便。
- 采用不銹鋼材質，適用各種酸堿腐蝕工況。
雙座調節機構 主要技術參數
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
流量系數KV |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
1960 |
2560 |
|
公稱壓力Mpa |
1.6， 2.5， 4.0， 6.4 |
|||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
130 |
||||||||
|
流量特性 |
直線，等百分比 |
|||||||||||||
|
工作溫度 |
常溫（-40～230℃），中溫（-40～450℃），高溫（-40～550℃），低溫（-40～-196℃） |
|||||||||||||
|
法蘭標準 |
JB79，HG20592，GB，ANSI，JIS，DIN |
|||||||||||||
|
可調比 |
30:1 |
|||||||||||||
|
泄露等級 |
Ⅲ級 |
|||||||||||||
精小型氣動薄膜執行機構 主要技術參數
|
型號 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍Kpa |
20-100, 40-200, 80-240, 20-60, 60-100 |
|||
|
氣源壓力Mpa |
0.1-0.4 |
|||
|
氣源接頭 |
RC1/4 |
|||
氣動調節閥 主要零件材料
|
零件名稱 |
零件材料 |
|
閥體，閥蓋 |
WCB，CF8（304），CF8M（316） |
|
閥芯，閥桿，閥座 |
304，316，304堆焊合金,316堆焊合金 |
|
填料 |
PTFE，柔性石墨 |
|
密封墊 |
石墨纏繞墊，齒形墊 |
|
膜蓋 |
A3 |
|
膜片 |
丁腈橡膠夾尼龍織物 |
|
彈簧 |
60Si2Mn |
|
推桿 |
2Cr13 |
氣動調節閥 性能指標
|
項目 |
指標值 |
項目 |
指標值 |
||||
|
基本誤差% |
不帶定位器 |
±5.0 |
始終點偏差% |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
帶定位器 |
±1.0 |
終點 |
±2.5 |
||||
|
回差% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
帶定位器 |
≤1.0 |
終點 |
±1.0 |
||||
|
死區 |
不帶定位器 |
≤3.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
|
帶定位器 |
≤0.4 |
終點 |
±5.0 |
||||
|
額定行程偏差% |
±2.5 |
帶定位器 |
始點 |
±1.0 |
|||
|
終點 |
±1.0 |
||||||
|
允許泄漏量L/h |
1×10-3 閥額定容量 |
||||||
ZJHN氣動薄膜單座調節閥 允許壓差MPa
|
開關方式 |
執行機構 |
彈簧范圍Kpa |
氣源壓力Kpa |
所需附件 |
公稱通徑 |
||||||
|
25 |
32 |
40 |
50 |
||||||||
|
氣關 |
ZH-22 |
20-100 |
140 |
P |
4.33 |
||||||
|
20-100 |
250 |
P |
6.14 |
||||||||
|
40-200 |
400 |
P或R |
6.4 |
||||||||
|
ZH-23 |
20-100 |
140 |
P |
4.4 |
3.49 |
2.77 |
|||||
|
20-100 |
250 |
P |
6.24 |
4.94 |
3.92 |
||||||
|
40-200 |
400 |
P或R |
6.4 |
6.4 |
6.4 |
||||||
|
氣開 |
ZH-22 |
20-100 |
140 |
P |
0.72 |
||||||
|
40-200 |
250 |
P |
4.33 |
||||||||
|
80-240 |
400 |
P或R |
6.4 |
||||||||
|
ZH-23 |
20-100 |
140 |
P |
0.73 |
|||||||
|
40-200 |
250 |
P |
4.41 |
||||||||
|
80-240 |
400 |
P或R |
6.4 |
||||||||
|
開關方式 |
執行機構 |
彈簧范圍Kpa |
氣源壓力Kpa |
所需附件 |
公稱通徑 |
||||||
|
65 |
80 |
100 |
125 |
150 |
200 |
||||||
|
氣關 |
ZH-34 |
20-100 |
140 |
P |
3.27 |
2.64 |
2.1 |
||||
|
20-100 |
250 |
P |
4.63 |
3.75 |
2.98 |
||||||
|
40-200 |
400 |
P或R |
6.4 |
6.4 |
6.4 |
||||||
|
ZH-45 |
20-100 |
140 |
P |
2.9 |
2.41 |
1.8 |
|||||
|
20-100 |
250 |
P |
4.11 |
3.42 |
2.55 |
||||||
|
40-200 |
400 |
P或R |
6.4 |
6.4 |
5.56 |
||||||
|
氣開 |
ZH-34 |
20-100 |
140 |
P |
0.55 |
0.44 |
0.35 |
||||
|
40-200 |
250 |
P |
3.27 |
2.65 |
2.11 |
||||||
|
80-240 |
400 |
P或R |
6.4 |
6.4 |
5.63 |
||||||
|
ZH-45 |
20-100 |
140 |
P |
0.48 |
0.4 |
0.3 |
|||||
|
40-200 |
250 |
P |
2.9 |
2.41 |
1.81 |
||||||
|
80-240 |
400 |
P或R |
6.4 |
6.4 |
4.82 |
||||||
1.P-閥門定位器，R-壓力繼動器。
2.允許壓差為閥關閉狀態P2=0狀態下，△P的最大值。
3.最大壓差超過1.0MPa，閥芯，閥座對焊硬質合金。

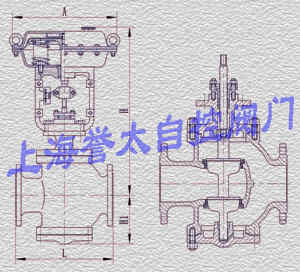

ZJHN氣動薄膜單座調節閥 外形尺寸
|
公稱通徑DN |
L |
H |
H1 |
重量 |
A |
||||
|
PN16 |
PN40 |
PN64 |
常溫 |
中溫 |
PN16 |
PN40，PN64 |
|||
|
25 |
185 |
190 |
200 |
435 |
515 |
112 |
26 |
30 |
280 |
|
32 |
200 |
210 |
220 |
455 |
530 |
118 |
28 |
35 |
|
|
40 |
220 |
230 |
235 |
490 |
566 |
130 |
37 |
47 |
|
|
50 |
250 |
255 |
265 |
510 |
578 |
145 |
43 |
58 |
|
|
65 |
275 |
285 |
295 |
630 |
760 |
178 |
67 |
84 |
360 |
|
80 |
300 |
310 |
320 |
645 |
779 |
192 |
71 |
88 |
|
|
100 |
350 |
355 |
370 |
655 |
790 |
195 |
88 |
109 |
|
|
125 |
410 |
425 |
440 |
855 |
990 |
245 |
136 |
179 |
470 |
|
150 |
450 |
460 |
475 |
875 |
995 |
255 |
168 |
202 |
|
|
200 |
550 |
560 |
570 |
945 |
1065 |
290 |
260 |
305 |
|
|
250 |
640 |
660 |
670 |
1400 |
1405 |
441 |
560 |
680 |
580 |
|
300 |
735 |
735 |
750 |
1600 |
1455 |
503 |
670 |
840 |
|
訂貨須知
氣動調節閥的參數：
1.產品型號，2.公稱壓力，3.公稱通徑，閥座直徑，流量系數KV，4.信號壓力，彈簧范圍，5.流量特性，6.閥的開關方式，7.介質溫度，8.閥體，閥芯材料，9.是否配附件，定位器，過濾減壓器，保位閥，閥位傳送器，手輪， 10.特殊要求，禁油，禁銅等。
