- 氣動蝶閥是通過角行程氣動執行器帶動蝶板轉動，氣動執行器依靠氣源壓力驅動活塞動作，輸出扭矩。當使用氣動蝶閥數量比較多時，需要考慮氣源消耗量，配置空壓機或空壓站規模大小。
- 氣動蝶閥動作時耗氣量技術分為雙作用氣動執行器和單作用氣動執行器兩種。單作用氣動執行器約為雙作用氣動執行耗氣量的一半，因為單作用氣動執行器內有復位彈簧，單作用氣動蝶閥開啟或關閉時通過氣源驅動，當關閉或開啟時通過壓縮彈簧驅動，不需要氣源動力。而雙作用氣動執行器打開或關閉時都需要壓縮空氣作為動力，所以空氣消耗量比單作用氣動蝶閥要大。
雙作用氣動蝶閥計算公式V=（A+B）{（P+101.32）÷101.32}M
單作用氣動蝶閥計算公式V=A{（P+101.32）÷101.32}M
V：耗氣量NL/min(N升/分)
A：氣缸容量L（升）
B：氣缸容量L（升）
P：氣源壓力Kpa G（表壓）
M：活塞每分鐘開關次數

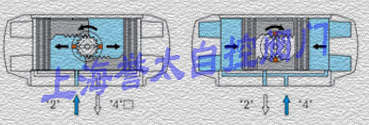

注：氣動執行器氣缸容量A，B。一個推動活塞向兩端蓋動作容量，一個是推動活塞從兩端蓋向中間動作容量。
