Q614F/Q615F螺紋氣動三通球閥 產品概述
Q614F/Q615F螺紋氣動三通球閥由活塞式氣動執行器和內螺紋三通球閥組成，采用高平臺連接，安裝方便。三通球閥有L型流道和T型流道兩種。L型三通球閥主要用來切換介質流向，使相鄰90°的流道接通。T型三通球閥主要用于介質合流或分流，也可以用于切換流向。功能更多。氣動執行器可以配裝換向電磁閥，行程開關，空氣過濾減壓閥，接收控制信號，切換流向后有反饋信號輸出。實時顯示閥位。球閥采用不銹鋼材料，適用介質廣泛。
Q614F/Q615F螺紋氣動三通球閥 產品特點
- 換向迅速，動作快。
- 有L型三通球閥和T型三通球閥兩種形式選用。
- 螺紋連接，安裝方便。
- 聚四氟乙烯填料，耐腐蝕，壽命長。
- 閥桿下裝式，保證安裝。
- 不銹鋼材料，適用各種介質。
- 按照國際標準ISO5211設計，安裝維護方便。
Q614F/Q615F螺紋氣動三通球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q614F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
Q614F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q614F-40 |
4.0 |
6.0 |
4.4 |
||
|
Q615F-16 |
1.6 |
2.4 |
1.76 |
||
|
Q615F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q615F-40 |
4.0 |
6.0 |
4.4 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
Q614F/Q615F螺紋氣動三通球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
PTFE，石墨纏繞墊 |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
Q614F/Q615F螺紋氣動三通球閥 氣動執行器
|
執行器型號 |
AT、GT、AW系列單雙作用氣動執行器 |
|
氣源壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
使用溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
|
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

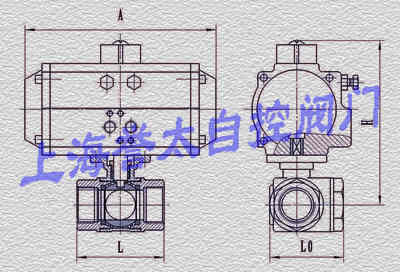

Q614F/Q615F螺紋氣動三通球閥 外形尺寸
|
公稱通徑mm |
英寸 |
L(mm) |
L0（mm） |
A（mm） |
H（mm） |
|
DN10 |
3/8 |
68 |
34 |
160 |
57 |
|
DN15 |
1/2 |
68 |
34 |
160 |
68 |
|
DN20 |
3/4 |
78 |
39 |
190 |
70 |
|
DN25 |
1 |
86 |
43 |
190 |
80 |
|
DN32 |
1(1/4) |
112 |
56 |
206 |
85 |
|
DN40 |
1(1/2) |
126 |
63 |
216 |
100 |
|
DN50 |
2 |
144 |
72 |
260 |
110 |
|
DN65 |
2(1/2) |
||||
|
DN80 |
3 |
||||
|
DN100 |
4 |
- 球閥的參數：1.公稱壓力，2.公稱通徑，3.閥門材料，4.流通介質，5.介質溫度
- 氣動執行器：1.雙作用氣缸，2.單作用氣缸（常開式或常閉式），3.氣源壓力
- 選配的附件：1.電磁閥，2.行程開關，3.三聯件，4.定位器，5.手輪機構
