GQ41F廣式法蘭不銹鋼球閥 產品概述
GQ41F廣式法蘭不銹鋼球閥，閥體采用無縫鋼管直接加工而成，兩端配螺紋法蘭。閥體為整體式結構，可以避免像二片式球閥，三片式球閥的閥體結構，介質從主副閥體連接處外漏。球芯采用縮徑結構，從閥體一端裝入，流道直徑尺寸比二片式球閥和三片式球閥小。閥桿為下裝式結構，防飛出設計，安全可靠。閥座密封圈為聚四氟乙烯，耐腐蝕，摩擦系數小，密封性好，手柄帶動球芯轉動90°即完成開關過程，方便快捷，使用壽命長。閥體，閥桿，球芯可以采用碳鋼，不銹鋼304,316等材料，用于管道內介質的開關控制。
GQ41F廣式法蘭不銹鋼球閥產品特點
- 閥體采用鋼管加工，外形小，重量輕。
- 閥體為一體式結構，有效防止介質外漏。
- 開關迅速，密封性好，可實現雙向密封。
- 法蘭連接，方便安裝。
GQ41F廣式法蘭不銹鋼球閥技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
GQ41F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
GQ411F-25 |
2.5 |
3.75 |
2.75 |
||
|
GQ41F-40 |
4.0 |
6.0 |
4.4 |
||
|
GQ41F-64 |
6.4 |
9.6 |
7.04 |
||
|
GQ41F-150LB |
150LB |
3.1 |
2.2 |
||
|
GQ41F-300LB |
300LB |
7.8 |
5.6 |
||
|
GQ41F-10K |
10K |
2.4 |
1.5 |
||
|
GQ41F-20K |
20K |
5.8 |
4.0 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
GQ41F廣式法蘭不銹鋼球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
碳鋼 |
不銹鋼304 |
不銹鋼316 |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

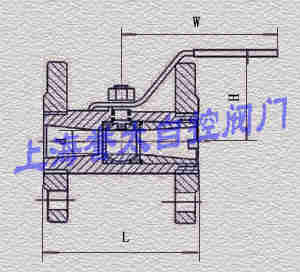

GQ41F廣式法蘭不銹鋼球閥 外形尺寸
|
公稱通徑mm |
d（mm） |
L（mm） |
H（mm） |
W(mm) |
|
DN15 |
10 |
90 |
60 |
110 |
|
DN20 |
13 |
105 |
65 |
120 |
|
DN25 |
17 |
110 |
75 |
150 |
|
DN32 |
22 |
125 |
83 |
160 |
|
DN40 |
25 |
136 |
90 |
160 |
|
DN50 |
32 |
155 |
100 |
180 |
|
DN65 |
40 |
170 |
110 |
200 |
|
DN80 |
50 |
200 |
130 |
250 |
|
DN100 |
65 |
230 |
150 |
270 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
