QQ61F手動全焊接球閥 產品概述
QQ61F手動全焊接球閥采用無縫鋼管整體焊接而成，沒有傳統球閥螺栓連接主副閥體結構，減少了外漏可能。采用碳纖維增強四氟乙烯密封閥座，帶有自動補償彈簧機構，確保長期使用的密封可靠性。球閥采用焊接，法蘭，螺紋等連接方式。由于采用全焊接結構，可以加長閥桿，用于直埋地下使用，無需特殊維護，使用方便?？捎糜诔鞘泄┡?，天然氣輸送等工況。
QQ61F手動全焊接球閥 產品特點
- 全焊接結構，減低外漏可能。
- 重量輕，安裝方便。
- 可采用焊接，法蘭，螺紋等連接方式。
- 加長閥桿球閥可以直埋地下，免維護。
- 閥座有彈簧補償機構，密封可靠。
QQ61F手動全焊接球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
QQ61F-16 |
1.6 |
2.4 |
1.76 |
增強聚四氟乙烯（PTFE）≤200℃ |
水，蒸汽，油品 |
|
QQ61F-25 |
2.5 |
3.75 |
2.75 |
||
|
QQ61F-40 |
4.0 |
6.0 |
4.4 |
||
|
QQ41F-16 |
1.6 |
2.4 |
1.76 |
||
|
QQ41F-25 |
2.5 |
3.75 |
2.75 |
||
|
QQ41F-40 |
4.0 |
6.0 |
4.4 |
||
|
QQ11F-16 |
1.6 |
2.4 |
1.76 |
||
|
QQ11F-25 |
2.5 |
3.75 |
2.75 |
||
|
QQ11F-40 |
4.0 |
6.0 |
4.4 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥法蘭類型 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
QQ61F手動全焊接球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
碳鋼 |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
增強聚四氟乙烯（PTFE） |
增強聚四氟乙烯（PTFE） |
增強聚四氟乙烯（PTFE） |
|
球體 |
2Cr13 |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
彈簧墊圈 |
60Si2Mn |
60Si2Mn |
60Si2Mn |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
密封圈 |
FPM |
FPM |
FPM |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
鑄鋼 |
鑄鋼 |
鑄鋼 |

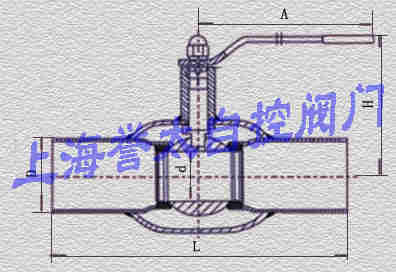

QQ61F手動全焊接球閥 外形尺寸
公稱壓力1.6MPa，2.5MPa，4.0MPa單位：mm
|
公稱通徑mm |
壓力MPa |
L |
D.系列Ⅰ |
D.系列Ⅱ |
d |
H |
A |
|
DN15 |
4.0 |
230 |
21.3 |
22 |
10 |
93 |
120 |
|
DN20 |
4.0 |
230 |
26.9 |
25 |
15 |
97 |
120 |
|
DN25 |
4.0 |
230 |
33.7 |
32 |
20 |
103 |
150 |
|
DN32 |
4.0 |
260 |
42.4 |
38 |
25 |
109 |
150 |
|
DN40 |
4.0 |
260 |
48.3 |
45 |
32 |
119 |
190 |
|
DN50 |
4.0 |
300 |
60.3 |
57 |
38 |
125 |
190 |
|
DN65 |
2.5 |
300 |
76.1 |
73 |
50 |
183 |
275 |
|
DN80 |
2.5 |
300 |
88.9 |
89 |
65 |
196 |
275 |
|
DN100 |
2.5 |
325 |
114.3 |
108 |
80 |
219 |
275 |
|
DN125 |
2.5 |
325 |
139.7 |
133 |
100 |
242 |
514 |
|
DN150 |
2.5 |
350 |
168.3 |
159 |
125 |
248 |
540 |
|
DN200 |
2.5 |
400 |
219.1 |
219 |
150 |
275 |
745 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
相關產品：手動法蘭浮動式球閥
