2PQ81F不銹鋼衛生級卡箍球閥 產品概述
2PQ81F不銹鋼衛生級卡箍球閥，閥體和內件都采用衛生級不銹鋼材料制成，球閥內外表面經過拋光處理，易清洗。閥座采用聚四氟乙烯密封，耐腐蝕，無毒，密封性好。采用卡箍連接方式，方便拆裝。廣泛應用于食品，飲料，生物制藥等行業。
2PQ81F不銹鋼衛生級卡箍球閥 產品特點
- 全不銹鋼材料制成，拋光處理。
- 卡箍連接，方便拆裝。
2PQ81F不銹鋼衛生級卡箍球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
Q81F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃ |
水，蒸汽，油品 |
|
Q81F-25 |
2.5 |
3.75 |
2.75 |
||
|
Q81F-40 |
4.0 |
6.0 |
4.4 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥連接標準 |
ISO2852 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
2PQ81F不銹鋼衛生級卡箍球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
不銹鋼CF8M（316L） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
不銹鋼CF8M（316L） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
不銹鋼304 |
不銹鋼316 |
不銹鋼316L |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
不銹鋼CF8M（316L） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

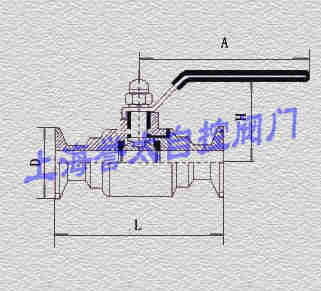

2PQ81F不銹鋼衛生級卡箍球閥 外形尺寸
|
ISOmm |
公稱通徑mm |
L（mm） |
D（mm） |
H（mm） |
A（mm） |
|
φ19 |
15 |
95 |
50.5 |
55 |
125 |
|
φ25 |
20 |
120 |
50.5 |
55 |
125 |
|
φ32 |
25 |
130 |
50.5 |
55 |
140 |
|
φ38 |
32 |
140 |
50.5 |
63.5 |
150 |
|
φ51 |
40 |
164 |
64 |
75 |
160 |
|
φ63 |
50 |
190 |
77.5 |
90 |
180 |
|
φ76 |
65 |
210 |
91 |
100 |
260 |
|
φ89 |
80 |
220 |
106 |
115 |
260 |
|
φ102 |
100 |
240 |
119 |
125 |
350 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
