GU手動法蘭高真空球閥 產品概述
GU手動法蘭高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統。
GU手動法蘭高真空球閥 產品特點
- 密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S。
- 結構緊湊，重量輕，外形簡潔、美觀。
- 該閥既能適用高真空，又能適用一定的正壓力下 使用。
- 由于球閥全通徑，又能達到超高真空要求，所以 也能適用于加速器真空系統。
GU手動法蘭高真空球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
GU-F（法蘭連接） |
1.0*10-4～1.6*106 |
2.4 |
1.76 |
≤80℃ |
水，氣體，液體 |
|
GU-G（螺紋連接） |
|||||
|
GU-K（快卸法蘭） |
|||||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，GB/T21385-2008，GB/T 26146-2010，JB/T6446-2004 |
||||
|
球閥法蘭標準 |
GB/T6070-2007，GB4982-85 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009,JB/T6446-2004 |
||||
|
球閥泄漏率 |
≤1.3×10-3Pa.L/S. |
||||
GU手動法蘭高真空球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
CF8（304） |
CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
CF8（304） |
CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
304 |
316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
CF8（304） |
CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

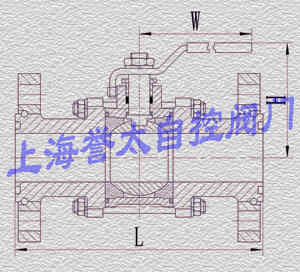

GU手動法蘭高真空球閥 外形尺寸
|
公稱通徑 |
L |
H |
W |
|
DN10 |
84 |
52 |
105 |
|
DN16 |
84 |
64 |
130 |
|
DN25 |
114 |
83 |
165 |
|
DN32 |
140 |
89 |
165 |
|
DN40 |
160 |
100 |
165 |
|
DN50 |
170 |
125 |
190 |
|
DN63 |
195 |
150 |
190 |
|
DN80 |
220 |
161 |
250 |
|
DN100 |
280 |
180 |
250 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
