3PCQ61F三片式加長對焊球閥 產品概述
3PCQ61F三片式加長對焊球閥，采用焊接連接方式。閥體為三片式結構，有一個主閥體和兩個副閥體組成，主閥體裝入閥桿，球芯，閥座后與副閥體用四個螺栓連接起來，裝配方便。副閥體上焊接管做加長處理，避免焊接時高溫?fù)p壞閥座，焊接時不用拆裝副閥體，提高效率，避免拆裝造成密封性下降。閥座采用聚四氟乙烯，對位聚苯PPL，密封性好，耐酸堿腐蝕。閥體，閥桿，球芯等零件可以采用不銹鋼304,316，耐腐蝕，使用壽命長。手柄可以采用加鎖裝置，在球閥開關后加掛鎖鎖住手柄，防止誤操作。主要用于管道內介質的開關控制。
3PCQ61F三片式加長對焊球閥 產品特點
- 焊接端加長，避免焊接時高溫?fù)p壞閥座。
- 閥座采用聚四氟乙烯，密封性好，耐腐蝕。
- 三片式結構，拆裝簡單，方便更換閥座密封圈等零件。
- 選裝加鎖手柄，開關后鎖定手柄，防止誤操作。
- 焊接連接，可靠性高，避免連接處外漏，適用于油，汽等易滲漏介質。
3PCQ61F三片式加長對焊球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
3PCQ61F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
3PCQ61F-25 |
2.5 |
3.75 |
2.75 |
||
|
3PCQ61F-40 |
4.0 |
6.0 |
4.4 |
||
|
3PCQ61F-64 |
6.4 |
9.6 |
7.04 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥焊接類型 |
ANSI B16.25，BW，SW |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
3PCQ61F三片式加長對焊球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

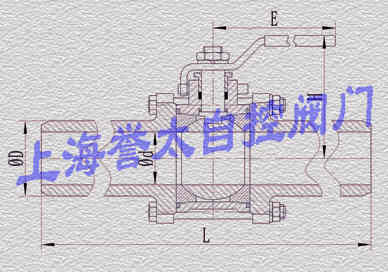

3PCQ61F三片式加長對焊球閥 外形尺寸
|
公稱通徑mm |
英寸 |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
10 |
112 |
59 |
95 |
|
DN10 |
3/8' |
12 |
112 |
59 |
95 |
|
DN15 |
1/2' |
15 |
128 |
59 |
105 |
|
DN20 |
3/4' |
20 |
135 |
65 |
125 |
|
DN25 |
1' |
25 |
142 |
67 |
125 |
|
DN32 |
1(1/4)' |
32 |
165 |
80 |
150 |
|
DN40 |
1(1/2)' |
38 |
175 |
90 |
170 |
|
DN50 |
2' |
49 |
205 |
99 |
170 |
|
DN65 |
2(1/2)' |
63 |
250 |
120 |
200 |
|
DN80 |
3' |
80 |
275 |
135 |
240 |
|
DN100 |
4' |
100 |
350 |
163 |
290 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
相關產品：三片式雙活接球閥
