1PQ21F一片式雙活接球閥 產品概述
1PQ21F一片式雙活接球閥進出口兩端帶有活接頭，可以與管道焊接，閥體兩端為外螺紋，與活接頭連接。當需要更換和維修時，松開活接頭即可以拆下球閥，非常方便。適用于開關頻繁，磨損比較快的管道。閥體采用鋼管加工而成，采用縮徑結構，球體從一端裝入。閥桿為下裝式設計，安全可靠。閥座采用聚四氟乙烯，耐腐蝕，密封性好。手柄帶動球芯轉動90°可實現球閥開關，方便快捷。主要用于管道內介質的開關控制。
1PQ21F一片式雙活接球閥 產品特點
- 雙活接連接，安裝拆卸比較方便。
- 采用縮徑式結構，成本低。
- 聚四氟乙烯密封圈，耐腐蝕，密封性好。
- 開關迅速，使用方便。
1PQ21F一片式雙活接球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
1PQ21F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
1PQ21F-25 |
2.5 |
3.75 |
2.75 |
||
|
1PQ21F-40 |
4.0 |
6.0 |
4.4 |
||
|
1PQ21F-64 |
6.4 |
9.6 |
7.04 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
1PQ21F一片式雙活接球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
接頭 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |

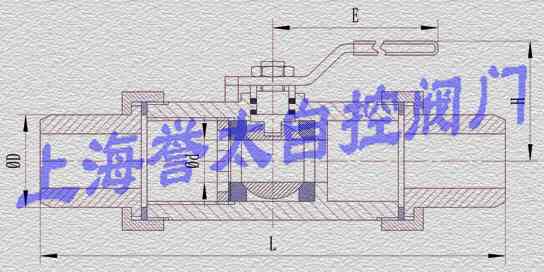

1PQ21F一片式雙活接球閥 外形尺寸
|
公稱通徑mm |
英寸 |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
φD（mm） |
M |
|
DN6 |
1/4' |
8 |
166 |
48 |
95 |
17 |
20×1.5 |
|
DN10 |
3/8' |
10 |
166 |
48 |
95 |
17 |
24×1.5 |
|
DN15 |
1/2' |
10 |
172 |
54 |
105 |
21 |
30×2 |
|
DN20 |
3/4' |
13 |
187 |
57 |
125 |
26 |
36×2 |
|
DN25 |
1' |
17 |
227 |
72 |
125 |
31 |
42×2 |
|
DN32 |
1(1/4)' |
22 |
235 |
75 |
150 |
38 |
52×2 |
|
DN40 |
1(1/2)' |
25 |
255 |
81 |
170 |
46 |
60×2 |
|
DN50 |
2' |
32 |
291 |
97 |
170 |
60 |
72×2 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
相關產品：三片式雙活接球閥
