1PQ11F一片式不銹鋼球閥 產品概述
1PQ11F一片式不銹鋼球閥，閥體采用一體式結構，有效避免介質外漏。球閥采用縮徑結構，球從流道一端裝入， 球體流道直徑比二片式球閥和三片式球閥小。閥體采用精密蠟?zāi)ｈT造，外形美觀。閥桿采用下裝式結構，防飛出設計，保證使用安全。手柄帶動球芯轉動90°完成開關，動作迅速，手柄可以采用加鎖結構，打開或關閉時可以加掛鎖，鎖住手柄，防止誤操作。閥體，閥桿，球體等零件全部采用不銹鋼304,316等材料，閥座密封圈采用聚四氟乙烯，耐酸堿腐蝕，密封性好?？捎糜诠艿郎蠈澖橘|(zhì)開關控制。
1PQ11F一片式不銹鋼球閥 產品特點
- 閥體整體式結構，有效避免介質外漏。
- 螺紋連接，安裝方便。
- 開關迅速，密封性好。
- 手柄可以加鎖，用于重要工藝管道。
1PQ11F一片式不銹鋼球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
1PQ11F-16 |
1.6 |
2.4 |
1.76 |
聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃ |
水，蒸汽，油品 |
|
1PQ11F-25 |
2.5 |
3.75 |
2.75 |
||
|
1PQ11F-40 |
4.0 |
6.0 |
4.4 |
||
|
1PQ11F-64 |
6.4 |
9.6 |
7.04 |
||
|
1PQ11F-150LB |
150LB |
3.1 |
2.2 |
||
|
1PQ11F-300LB |
300LB |
7.8 |
5.6 |
||
|
1PQ11F-10K |
10K |
2.4 |
1.5 |
||
|
1PQ11F-20K |
20K |
5.8 |
4.0 |
||
|
球閥設計標準 |
GB/T12237-2007，GB/15185-1994，JB/T7745-1995，ISO7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 |
||||
|
球閥螺紋類型 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
|
球閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
1PQ11F一片式不銹鋼球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
閥座 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
|
球體 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
密封墊 |
PTFE |
PTFE |
PTFE |
|
閥桿 |
2Cr13 |
不銹鋼304 |
不銹鋼316 |
|
填料 |
PTFE |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
不銹鋼CF8（304） |
不銹鋼CF8M（316） |
|
手柄 |
不銹鋼 |
不銹鋼 |
不銹鋼 |

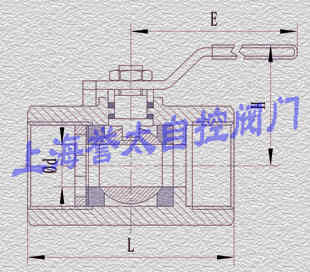

1PQ11F一片式不銹鋼球閥 外形尺寸
|
公稱通徑mm |
英寸 |
φd（mm） |
L（mm） |
H（mm） |
E(mm) |
|
DN6 |
1/4' |
5 |
40 |
30 |
90 |
|
DN10 |
3/8' |
7 |
44 |
30 |
90 |
|
DN15 |
1/2' |
10 |
55 |
36 |
95 |
|
DN20 |
3/4' |
12 |
60 |
36 |
115 |
|
DN25 |
1' |
15 |
71 |
48 |
125 |
|
DN32 |
1(1/4)' |
20 |
80 |
54 |
135 |
|
DN40 |
1(1/2)' |
25 |
84 |
60 |
170 |
|
DN50 |
2' |
32 |
101 |
66 |
175 |
|
DN65 |
2(1/2)' |
40 |
125 |
96 |
270 |
|
DN80 |
3' |
50 |
151 |
108 |
270 |
|
DN100 |
4' |
65 |
193 |
121 |
310 |
訂貨須知：
球閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
