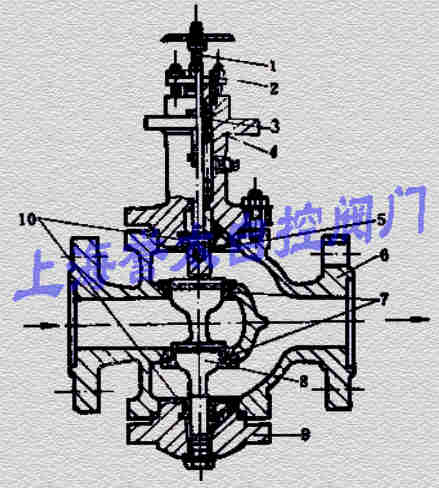

- 雙座調節閥主要有上下閥蓋，閥體，閥桿，閥芯，閥座，填料，壓板等零件組成。閥芯的上下都有導向，是雙導向結構。上下閥蓋裝有襯套，閥芯移動時起導向作用。而精小型單座調節閥為單導向。在上下閥蓋上開有斜孔，使閥蓋內腔和閥內介質相通，不影響閥桿的移動。
- 雙座調節閥有兩個閥芯和兩個閥座，流體從左側流入，經過上下閥芯又匯集一起，從右側流出。雙座調節閥有正裝和反裝兩種，正裝時，閥芯向下移動，閥芯與閥座間的流通面積減小。反裝時，閥芯向下移動，閥芯和閥座間的流通面積增大。
- 雙座調節閥有兩個閥芯，流體作用其上面的力方向相反，而大小接近相等，所以其不平衡力很小，允許壓差比較大，雙座調節閥的流通能力也比單座調節閥的要大。
- 但是雙座調節閥有兩個閥芯，不容易保證兩個閥芯同時關閉，泄漏量較大。尤其用于高溫和低溫場合，因材料的膨脹系數不同，更易引起嚴重泄露。因流道比較復雜，不適用于高粘度和含纖維介質調節。
- 雙座調節閥上閥蓋根據不同使用溫度和密封要求，有四種常見結構。普通型為常溫場合，使用溫度為-20℃～200℃。散（吸）熱型，適用于高溫或低溫場合，使用溫度為-60～450℃。閥蓋上的散（吸）熱片可以散掉流體給調節閥的熱量或吸收熱量給調節閥，保證填料在允許溫度范圍內工作。長頸型適用深度冷凍場合，介質溫度為-60℃～250℃。頸的長度取決于溫度和調節閥的口徑大小。波紋管密封型，適用于劇毒，易揮發，易滲透或貴重的介質。
雙座調節閥結構特點
