J941H法蘭電動截止閥 產品概述
J941H法蘭電動截止閥由電動執行器和法蘭截止閥組成。電動執行器接收控制系統開關信號，帶動截止閥閥桿和閥芯上下動作，完成開關控制過程。電動執行器為Z型多回轉電動執行器，有戶外型，整體型，調節型，防爆型，智能一體化型。執行器帶有手動功能，停電時可以手動操作，有反饋信號給控制器，實時顯示閥門的開關狀態。截止閥開關過程中閥芯密封面磨損小，密封性好，可用于管道內介質的開關控制或調節控制。
J941H法蘭電動截止閥 產品特點
- 電動控制，使用方便，帶有反饋信號，可用于遠程自動控制。
- 電動執行器帶有手動功能，停電時可以手動操作。
- 截止閥密封性好，閥芯和閥座采用金屬硬密封，可用于高溫高壓介質。
- 主要用于管道內介質的開關控制或調節控制。
J941H法蘭電動截止閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
J941H-16C |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，氣體 |
|
J941H-25C |
2.5 |
3.75 |
2.75 |
||
|
J941H-40C |
4.0 |
6.0 |
4.4 |
||
|
J941H-64C |
6.4 |
9.6 |
7.04 |
||
|
J941H-100C |
10.0 |
15.0 |
11.0 |
||
|
J941W-16P |
1.6 |
2.4 |
1.76 |
≤275℃ |
工藝氣，弱酸類 |
|
J941W-25P |
2.5 |
3.75 |
2.75 |
||
|
J941W-40P |
4.0 |
6.0 |
4.4 |
||
|
J941W-64P |
6.4 |
9.6 |
7.04 |
||
|
J941W-100P |
10.0 |
15.0 |
11.0 |
||
|
J941W-16R |
1.6 |
2.4 |
1.76 |
≤275℃ |
硝酸，尿素等 |
|
J941W-25R |
2.5 |
3.75 |
2.75 |
||
|
J941W-40R |
4.0 |
6.0 |
4.4 |
||
|
J941W-64R |
6.4 |
9.6 |
7.04 |
||
|
J941W-100R |
10.0 |
15.0 |
11.0 |
||
|
截止閥設計標準 |
GB/T12235-2007,JBT 53174-1999,GB/T12233-2006 |
||||
|
截止閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
|
電動執行器 |
JB/T8528-1997,JB/T8529-1997,GB3836.1-2000，GB3836.2-2000 |
||||
J941H法蘭電動截止閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
閥芯 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
閥座 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
閥桿 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
墊片 |
XB450 |
金屬纏繞墊，聚四氟乙烯 |
金屬纏繞墊，聚四氟乙烯 |
|
填料 |
柔性石墨 |
柔性石墨，聚四氟乙烯 |
柔性石墨，聚四氟乙烯 |
|
螺栓 |
35CrMoA |
1Gr18NI9,1Cr17ni2 |
1Gr18NI9,1Cr17ni2 |
|
螺母 |
35,35CrMoA |
2Cr13 |
2Cr13 |
|
電動執行器 |
部件 |
||

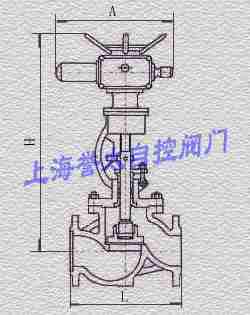

J941H法蘭電動截止閥 外形尺寸
PN16.PN25，單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1390 |
1580 |
1640 |
|
A |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
860 |
PN40，單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
650 |
650 |
800 |
835 |
880 |
997 |
1122 |
1276 |
1470 |
1960 |
|
A |
516 |
516 |
680 |
680 |
680 |
680 |
680 |
680 |
720 |
890 |
PN64，PN100單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
300 |
340 |
380 |
430 |
500 |
550 |
|
H |
680 |
730 |
796 |
846 |
943 |
1058 |
|
A |
680 |
680 |
680 |
680 |
720 |
720 |
訂貨須知：
截止閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準,7電源電壓,8控制方式:調節型或開關型9是否防爆
