J41F46法蘭襯氟截止閥 產品概述
J41F46法蘭襯氟截止閥主要用于強腐蝕性介質，任何有機溶劑或試劑，稀或濃無機酸，堿，酮，芳烴，氯化烴等。閥體內襯F46聚全氟乙丙烯，F4聚四氟乙烯，F3聚三氟乙烯，PO聚烯烴，PFA可溶性聚四氟乙烯等材料，閥芯和閥桿也包裹同樣材料。填料采用聚四氟乙烯，適用于氯堿化工行業(yè)。F46聚全氟乙丙烯具有優(yōu)良的耐熱性、低磨擦性、不粘性和潤滑性、耐化學腐蝕、熱穩(wěn)定性和電絕緣性，加上可熔融加工，所以應用范圍廣泛、制作方便。
J41F46法蘭襯氟截止閥 產品特點
- 閥體內，閥桿，閥芯都襯有F46聚全氟乙丙烯等防腐材料。
- 適用于氯堿化工行業(yè)。
- 可采用多種襯里材料，如F46，F4。
- 填料采用聚四氟乙烯，耐腐蝕。
J41F46法蘭襯氟截止閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
J41F46-10C |
1.0 |
1.5 |
1.1 |
≤150℃ |
酸，堿 |
|
J41F46-16C |
1.6 |
2.4 |
1.76 |
||
|
J41F46-25C |
2.5 |
3.75 |
2.75 |
||
|
J41F46-150LB |
150LB |
3.1 |
2.2 |
||
|
J41F46-10K |
10K |
2.4 |
1.5 |
||
|
截止閥設計標準 |
GB/T12235-2007，HG/T3704-2003 ，HG/T3215-1986 |
||||
|
截止閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
J41F46法蘭襯氟截止閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF8M |
不銹鋼CF8M，CF3M |
|
閥芯 |
2Cr13 |
不銹鋼304，304L |
不銹鋼316,316L |
|
閥桿 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
襯里 |
F46，F4，PFA，F3，PO |
||
|
填料 |
聚四氟乙烯 |
聚四氟乙烯 |
聚四氟乙烯 |
|
螺栓 |
35CrMoA |
1Cr17ni2 |
1Cr17ni2 |
|
螺母 |
35 |
不銹鋼304 |
不銹鋼304 |
|
手輪 |
A3 |
||

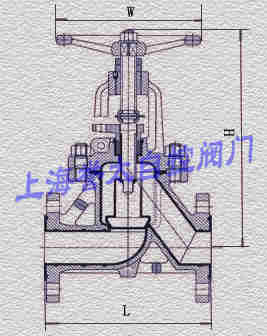

J41F46法蘭襯氟截止閥 外形尺寸
PN10，PN16，PN25，單位：mm
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
|
H |
235 |
240 |
245 |
255 |
285 |
295 |
350 |
395 |
450 |
525 |
605 |
645 |
685 |
710 |
|
W |
100 |
100 |
120 |
140 |
140 |
160 |
180 |
240 |
240 |
280 |
320 |
360 |
400 |
400 |
訂貨須知：
截止閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準
