JJM1壓力表針型截止閥 產品概述
JJM1壓力表針型截止閥，兩端采用內螺紋連接，一端采用標準壓力表螺紋尺寸，連接壓力表，一端連接取壓管。兩端活接頭可根據實際連接尺寸價格，安裝方便。閥體采用鍛件，提高了材料強度。采用圓錐形閥芯，浮動式結構，自動對中，密封性好。閥桿填料采用聚四氟乙烯或柔性石墨，轉動填料壓緊螺母對填料進行壓緊。轉動手輪，帶動閥芯上下動作完成閥門開關過程，主要用于壓力表管路的開關控制。
JJM1壓力表針型截止閥 產品特點
- 閥體采用鍛造工藝，提高了材料的力學性能。
- 閥芯采用圓錐形，密封性好，具有調節性能。
- 兩端活接頭，一端接壓力表，一端連接管道。
- 可采用全不銹鋼材料制成，耐酸堿腐蝕，使用壽命長。
JJM1壓力表針型截止閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
JJM1-16 |
1.6 |
2.4 |
1.76 |
碳鋼≤425℃，不銹鋼≤540℃ |
水，氣體，油品 |
|
JJM1-40 |
4.0 |
6.0 |
4.4 |
||
|
JJM1-160 |
16 |
24 |
17.8 |
||
|
JJM1-320 |
32 |
48 |
35.2 |
||
|
截止閥設計標準 |
GB/T12235-2007,JBT 7747-2010 |
||||
|
截止閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止閥螺紋標準 |
GB/T7306.2-2000，GB/T12716-2002，Rc，NPT |
||||
JJM1壓力表針型截止閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
A105，25 |
F304,304L |
F316,316L |
|
閥芯 |
2Cr13 |
F304,304L |
F316,316L |
|
閥座 |
2Cr13 |
F304,304L |
F316,316L |
|
閥桿 |
2Cr13 |
F304,304L |
F316,316L |
|
填料 |
柔性石墨，聚四氟乙烯 |
||
|
手輪 |
鑄鐵 |
||

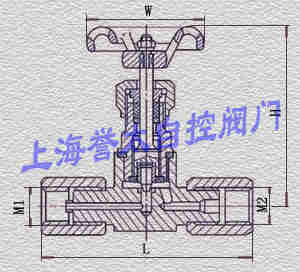

JJM1壓力表針型截止閥 外形尺寸
|
公稱通徑 |
重量Kg |
||||||
|
L |
H |
H1 |
M1 |
M2 |
W |
||
|
5 |
116 |
98 |
105 |
M20*1.5 |
M20*1.5 |
65 |
1.2 |
|
G1/2 |
|||||||
訂貨須知：
針型閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6螺紋標準
