H11W不銹鋼升降式止回閥 產品概述
H11W不銹鋼升降式止回閥，采用內螺紋連接方式，由閥體，閥芯，閥蓋等零件組成。閥芯在閥體內上下動作，所以稱為升降式止回閥。依靠介質壓力，閥芯向上動作，打開閥芯。介質經過閥芯從止回閥進口流到出口。當介質產生逆流時，依靠閥芯自重落下關閉，逆流介質作用在閥芯上，形成密封壓力。逆流介質壓力越高，密封性越好。可以防止介質逆流造成的水泵和電機反轉，保護水泵和電機。升降式止回閥只能安裝在水平管道上。
H11W不銹鋼升降式止回閥 產品特點
- 結構簡單，密封性好。
- 只能安裝在水平管道上。
- 流道為S型，流阻較大。
- 一般用于中小口徑。
H11W不銹鋼升降式止回閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H11H-16C |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，氣體 |
|
H11H-25C |
2.5 |
3.75 |
2.75 |
||
|
H11W-16P |
1.6 |
2.4 |
1.76 |
≤275℃ |
工藝氣，弱酸類 |
|
H11W-25P |
2.5 |
3.75 |
2.75 |
||
|
H11W-16R |
1.6 |
2.4 |
1.76 |
≤275℃ |
硝酸，尿素等 |
|
H11W-25R |
2.5 |
3.75 |
2.75 |
||
|
止回閥設計標準 |
GB/T12235-2007,GB/T12233, |
||||
|
止回閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回閥螺紋標準 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
H11W不銹鋼升降式止回閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
閥芯 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
閥座 |
2Cr13 |
不銹鋼304,304L |
不銹鋼316,316L |
|
墊片 |
XB450 |
聚四氟乙烯 |
聚四氟乙烯 |

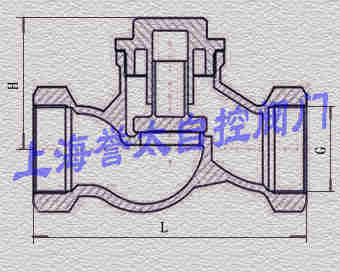

H11W不銹鋼升降式止回閥 外形尺寸
PN16，PN25，單位：mm
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
260 |
|
H |
60 |
62 |
75 |
84 |
95 |
109 |
128 |
訂貨須知：
止回閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6螺紋標準
