HH47X微阻緩閉蝶式止回閥 產品概述
HH47X微阻緩閉蝶式止回閥，有閥體，蝶板，閥桿，阻尼油缸，配重錘等零件組成。閥板采用雙偏心結構，密封性好。開啟時依靠進口壓力推動蝶板打開，當停泵時在蝶板自重和介質逆流壓力下快速關閉80%，然后在阻尼油缸的作用下，緩慢關閉20%?？梢越档驮胍?，防止破壞性水錘。配重錘可以加速蝶板關閉。適用于大口徑管道。
HH47X微阻緩閉蝶式止回閥 產品特點
- 蝶板雙偏心設計，密封性好。
- 適用于大口徑管道，安裝尺寸小。
- 裝有阻尼油缸，緩閉時間可調整結構。
- 配有重錘，減少關閉時間。
HH47X微阻緩閉蝶式止回閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HH47X/H-10C/P |
1.0 |
1.5 |
1.1 |
≤80℃或200℃ |
水，液體 |
|
HH47X/H-16C/P |
1.6 |
2.4 |
1.76 |
||
|
HH47X/H-25C/P |
2.5 |
3.75 |
2.75 |
||
|
DH47X/H-10C/P |
1.0 |
1.5 |
1.1 |
||
|
DH47X/H-16C/P |
1.6 |
2.4 |
1.76 |
||
|
DH47X/H-25C/P |
2.5 |
3.75 |
2.75 |
||
|
止回閥設計標準 |
GB/T12236-2008,CJ/T282-2008 |
||||
|
止回閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009 |
||||
HH47X微阻緩閉蝶式止回閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體 |
HT200 |
WCB |
不銹鋼CF8 |
|
閥板 |
WCB |
WCB |
不銹鋼304 |
|
閥桿 |
2Cr13 |
2Cr13 |
不銹鋼304 |
|
密封圈 |
丁晴橡膠，三元乙丙膠，氯丁橡膠 |
||
|
阻尼液壓缸 |
部件 |
||

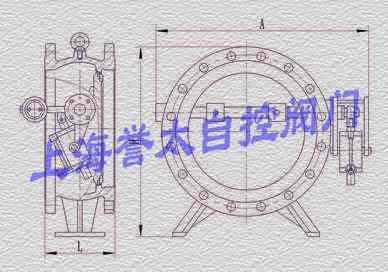

HH47X微阻緩閉蝶式止回閥 外形尺寸
PN10，PN16，PN25單位：mm
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
訂貨須知：
止回閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準
