HQ41X法蘭微阻球形回閥 產品概述
HQ41X法蘭微阻球形回閥，由閥體，閥蓋，球組成。零件少，結構簡單。流道為直流式，流阻小。球體表面包裹橡膠，防腐蝕，減低開關噪音，密封性好。開啟時，球體在介質壓力下沿著軌道滾動到流道上方，進出口形成直通。當進口壓力下降，球體在自重下回到進口，在介質逆流壓力下形成密封。適用于污水介質，流道簡單，不會被異物卡阻。
HQ41X法蘭微阻球形回閥 產品特點
- 流阻小，噪音低。
- 可以安裝在水平管道或垂直管道上
- 可用于污水介質。
- 球體密封時自動對中，密封性好。
HQ41X法蘭微阻球形回閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HQ41X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水，氣體,油品 |
|
HQ41X-16 |
1.6 |
2.4 |
1.76 |
||
|
HQ41X-25 |
2.5 |
3.75 |
2.75 |
||
|
止回閥設計標準 |
GB/T12235-2007 |
||||
|
止回閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME16.5 |
||||
HQ41X法蘭微阻球形回閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
鑄鐵HT200 |
鑄鋼WCB |
不銹鋼CF8 |
|
球體 |
碳鋼包裹橡膠 |
碳鋼包裹橡膠 |
不銹鋼304包裹橡膠 |

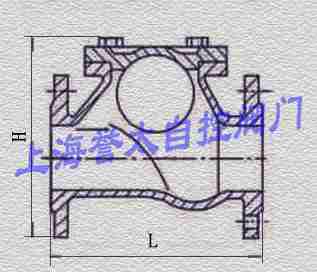

HQ41X法蘭微阻球形回閥 外形尺寸
PN10，PN16，PN25，單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
450 |
670 |
830 |
960 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
訂貨須知：
止回閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準
