SSY手搖刷式Y(jié)型過濾器 產品概述
SSY手搖刷式Y型過濾器，由Y型過濾器和帶手柄的不銹鋼刷，壓力表，排污閥等零件組成。過濾器進出口裝有壓力表，根據壓力表差值可以判斷過濾網內雜質積存情況，壓差值大時表明需要刷洗過濾網，排出雜質。過濾網內裝有不銹鋼刷，轉動手柄可以刷掉過濾網內雜質。排污球閥平時關閉，需要清潔過濾網時打開，轉動手柄，不銹鋼刷刷掉的雜質通過排污球閥排出過濾器。過濾器排污時可以正常工作，不需要拆開閥蓋清潔過濾網，可以保證工藝管線長時間處于正常工作狀態。介質經過濾器后提高了潔凈度，保護了管道上水泵，閥門，儀表，避免雜質造成設備損壞，提高工藝系統可靠性。
SSY手搖刷式Y型過濾器 產品特點
- 進出口裝有壓力表，可以顯示進出口壓力，判斷過濾網內雜質狀況。
- 過濾網內裝有不銹鋼刷，隨時可以清洗過濾網。
- 閥蓋裝有排污球閥，用于清洗過濾網時排除雜質。
- 過濾器可以長時間不間斷工作，保證工藝系統穩定。
SSY手搖刷式Y型過濾器 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
SSY-16 |
1.6 |
2.4 |
1.76 |
≤150℃ |
水，氣體，油品 |
|
SSY-25 |
2.5 |
3.75 |
2.75 |
||
|
SSY-40 |
4.0 |
6.0 |
4.4 |
||
|
SSY-64 |
6.4 |
9.6 |
7.04 |
||
|
SSY-100 |
10.0 |
15.0 |
11.0 |
||
|
SSY-150LB |
150LB |
3.1 |
2.2 |
||
|
SSY-300LB |
300LB |
7.8 |
5.6 |
||
|
SSY-10K |
10K |
2.4 |
1.5 |
||
|
SSY-20K |
20K |
5.8 |
4.0 |
||
|
過濾器設計標準 |
GBT14382-93 ，HG21637-1991，SHT 3411-1999 |
||||
|
過濾器檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
過濾器法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME B16.5-2009 |
||||
SSY手搖刷式Y(jié)型過濾器 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
過濾網，濾筒 |
不銹鋼304，316 |
不銹鋼304，316 |
不銹鋼316,316L |
|
墊片 |
XB450,金屬纏繞墊 |
金屬纏繞墊，聚四氟乙烯 |
金屬纏繞墊，聚四氟乙烯 |
|
排污球閥 |
銅，不銹鋼 |
||
|
刷子 |
不銹鋼 |
||
|
壓力表 |
部件 |
||

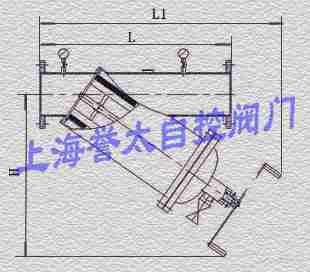

SSY手搖刷式Y(jié)型過濾器 外形尺寸
PN16，PN25，PN40單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
500 |
520 |
550 |
670 |
690 |
800 |
900 |
1200 |
1300 |
1320 |
1450 |
|
L1 |
710 |
710 |
710 |
810 |
820 |
800 |
1050 |
1350 |
1450 |
1470 |
1650 |
|
H |
550 |
550 |
550 |
670 |
680 |
720 |
850 |
1050 |
1250 |
1350 |
1500 |
訂貨須知：
過濾器參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準，7過濾目數
使用說明
過濾器正常壓差在0.015MPa左右，當壓差達到0.04MPa時，需要打開排污球閥后，轉動手柄，清洗過濾網，待排出介質變清后，可以停止清洗，關閉排污閥。排污過程中，過濾器可以正常工作，無需停機。
