YSTF拉桿伸縮Y型過濾器 產品概述
YSTF拉桿伸縮Y型過濾器，由Y型過濾器和可伸縮傳力接頭組成，使過濾器的長度在一定范圍內可以改變，通過長桿螺栓控制伸縮尺寸，適用于安裝尺寸有變化位置。介質從進口端流入，經過濾網后流出，把管道內雜質都攔截在過濾網內，流出的介質所含雜質降低，提高了工藝系統運行的可靠性，避免雜質造成水泵，閥門，儀表等設備的損壞。過濾器需要定期清理過濾網，根據介質潔凈程度合理安排清理周期。避免雜質過多造成管道壓力損失過多，甚至堵塞管道。過濾網采用不銹鋼材料，耐腐蝕性好，根據不同介質和需求，采用不同過濾精度的濾網。推薦水18-30目，氣體40-100目，油100-480目。過濾網有效面積不小于管道橫截面積3倍，可用于水，空氣，蒸汽，油等介質的過濾。
YSTF拉桿伸縮Y型過濾器 產品特點
- 過濾器結構長度可以伸縮改變，可適應管線尺寸需要，方便安裝。
- 選取不同目數過濾網，可以適應不同介質要求。
- 拆開閥蓋，可以取出過濾網進行清洗，維護方便。
- 過濾網采用不銹鋼材料，耐酸堿腐蝕。
YSTF拉桿伸縮Y型過濾器 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
YSTF-16 |
1.6 |
2.4 |
1.76 |
≤80℃/≤300℃ |
水，氣體，油品 |
|
YSTF-25 |
2.5 |
3.75 |
2.75 |
||
|
YSTF-40 |
4.0 |
6.0 |
4.4 |
||
|
YSTF-64 |
6.4 |
9.6 |
7.04 |
||
|
YSTF-100 |
10.0 |
15.0 |
11.0 |
||
|
YSTF-150LB |
150LB |
3.1 |
2.2 |
||
|
YSTF-300LB |
300LB |
7.8 |
5.6 |
||
|
YSTF-10K |
10K |
2.4 |
1.5 |
||
|
YSTF-20K |
20K |
5.8 |
4.0 |
||
|
過濾器設計標準 |
GBT14382-93 ，HG21637-1991，SHT 3411-1999 |
||||
|
過濾器檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
過濾器法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME B16.5-2009 |
||||
YSTF拉桿伸縮Y型過濾器 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
短接頭 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
過濾網，濾筒 |
不銹鋼304，316 |
不銹鋼304，316 |
不銹鋼316,316L |
|
墊片 |
XB450,金屬纏繞墊 |
金屬纏繞墊，聚四氟乙烯 |
金屬纏繞墊，聚四氟乙烯 |

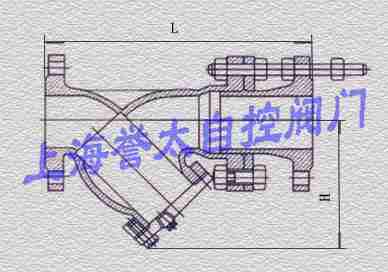

YSTF拉桿伸縮Y型過濾器 外形尺寸
PN16，PN25，PN40單位：mm
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
300 |
320 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
|
H |
155 |
183 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
訂貨須知：
過濾器參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準，7過濾目數
