SRYⅠ，SY14，GL41H法蘭Y型過濾器 產品概述
GL41H法蘭Y型過濾器，由閥體，過濾網，閥蓋等零件組成，閥體呈Y型，所以稱為Y型過濾器。介質從進口端流入，經過濾網過濾后流出，把管道內雜質都留在過濾網內，流出的介質潔凈度提高，避免雜質對管道上閥門，儀表等設備造成損害，提高了系統運行的可靠性。過濾器使用一段時間后，需要打開閥蓋，清洗過濾網，避免雜質過多，造成堵塞。過濾網采用不銹鋼材料，根據介質的不同采用不同過濾目數，一般水18-30目，氣體40-100目，油100-480目。過濾網有效面積不小于管道橫截面積3倍，可用于水，空氣，蒸汽，油等介質的過濾。
SRYⅠ，SY14，GL41H法蘭Y型過濾器 產品特點
- 過濾網有效面積為管道截面3倍以上，流阻小。
- 選取不同目數過濾網，可以適應不同介質要求。
- 拆開閥蓋，可以取出過濾網進行清洗，維護方便。
- 過濾網采用不銹鋼材料，耐酸堿腐蝕。
SRYⅠ，SY14，GL41H法蘭Y型過濾器 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
SRYⅠ,SY14,GL41H-16 |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，氣體，油品 |
|
SRYⅠ,SY14,GL41H-25 |
2.5 |
3.75 |
2.75 |
||
|
SRYⅠ,SY14,GL41H-40 |
4.0 |
6.0 |
4.4 |
||
|
SRYⅠ,SY14,GL41H-64 |
6.4 |
9.6 |
7.04 |
||
|
SRYⅠ,SY14,GL41H-100 |
10.0 |
15.0 |
11.0 |
||
|
SRYⅠ,SY14,GL41H-150LB |
150LB |
3.1 |
2.2 |
||
|
SRYⅠ,SY14,GL41H-300LB |
300LB |
7.8 |
5.6 |
||
|
SRYⅠ,SY14,GL41H-10K |
10K |
2.4 |
1.5 |
||
|
SRYⅠ,SY14,GL41H-20K |
20K |
5.8 |
4.0 |
||
|
過濾器設計標準 |
GBT14382-93 ，HG21637-1991，SHT 3411-1999 |
||||
|
過濾器檢驗標準 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
過濾器法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME B16.5-2009 |
||||
SRYⅠ，SY14，GL41H法蘭Y型過濾器 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
WCB |
不銹鋼CF8，CF3 |
不銹鋼CF8M，CF3M |
|
過濾網，濾筒 |
不銹鋼304，316 |
不銹鋼304，316 |
不銹鋼316,316L |
|
墊片 |
XB450,金屬纏繞墊 |
金屬纏繞墊，聚四氟乙烯 |
金屬纏繞墊，聚四氟乙烯 |

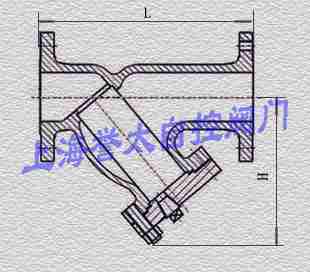

SRYⅠ，SY14，GL41H法蘭Y型過濾器 外形尺寸
PN16，PN25，PN40單位：mm
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
140 |
150 |
155 |
180 |
200 |
220 |
250 |
280 |
320 |
370 |
430 |
495 |
550 |
640 |
700 |
800 |
|
H |
70 |
70 |
80 |
90 |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
訂貨須知：
過濾器參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度，6法蘭標準，7過濾目數
