D71X/D371X手動對夾軟密封塑料蝶閥 產品概述
D71X/D371X手動對夾軟密封塑料蝶閥，采用對夾式連接。由閥體，蝶板，閥桿，閥座密封圈，手柄或蝸輪組成。用手柄或蝸輪驅動蝶板轉動90°，完成蝶閥的開關過程。閥體和蝶板采用ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF等塑料。蝶板為中線結構，閥座密封圈可以采用丁腈橡膠，三元乙丙橡膠等材料。根據管道內介質，選用適合的材料組合，節約成本。手柄有開度定位裝置，蝸輪機構本身可以自鎖，使蝶閥可以用于對管道內介質調節控制。軟密封蝶閥密封性好，對夾式閥體重量輕，成本低，適用于對管道內常溫介質開關控制或調節控制。
D71X/D371X手動對夾軟密封塑料蝶閥 產品特點
- 對夾式連接，主要零件采用塑料材料制成，重量輕。
- 軟密封閥座密封圈，密封性好。
- 可以用于對介質的開關控制或調節控制。
- 多種塑料材料，耐酸堿性能好。
- 手柄帶有自動定位功能，可以用于調節控制。
D71X/D371X手動對夾軟密封塑料蝶閥 技術參數
| 型號 | 公稱壓力Mpa | 試驗壓力Mpa | 工作溫度℃ | 適用介質 | |
| 殼體 | 密封 | ||||
| D71X/D371X-6 | 0.6 | 0.9 | 0.66 | ≤60℃ | 水，氣體， 液體 |
| D71X/D371X-10 | 1.0 | 1.5 | 1.1 | ||
| D71X/D371X-150LB | 150LB | 3.1 | 2.2 | ||
| D71X/D371X-10K | 10K | 2.4 | 1.5 | ||
| 蝶閥設計標準 | GBT 27725-2011，GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007， | ||||
| 蝶閥法蘭標準 | GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 | ||||
| 蝶閥檢驗標準 | GB/T13927-2008，JB/T9092-1999，API598-2009 | ||||
D71X/D371X手動對夾軟密封塑料蝶閥 零件材料
| 零件名稱 | 零件材料 |
| 閥體 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
| 閥座 | 丁腈橡膠，三元乙丙橡膠，氟橡膠 |
| 閥板 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
| 襯套 | 潤滑青銅，聚四氟乙烯 |
| 閥桿 | 碳鋼，2Cr13，304,316 |
| 手柄 | ABS,PE,PE-RT,PP,PVC-C,PVC-U,PVDF |
| 渦輪頭 | 碳鋼 |

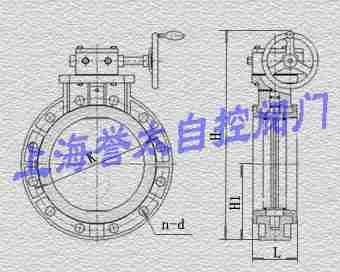

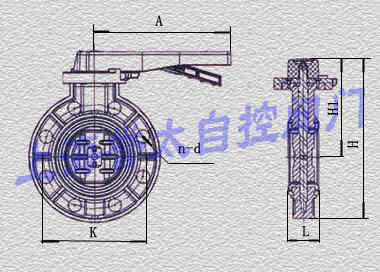

D71X/D371X手動對夾軟密封塑料蝶閥 外形尺寸
| 公稱通徑 | L | H1 | H | A | PN1.0MPa | ANSI150LB | 10K | |||
| K | n-d | K | n-d | K | n-d | |||||
| DN40 | 43 | 143 | 223 | 190 | 110 | 4-18 | 99 | 4-15 | 105 | 4-19 |
| DN50 | 43 | 143 | 223 | 190 | 125 | 4-18 | 121 | 4-19 | 120 | 4-19 |
| DN65 | 46 | 155 | 245 | 190 | 145 | 4-18 | 140 | 4-19 | 140 | 4-19 |
| DN80 | 49 | 172 | 270 | 240 | 160 | 8-18 | 152 | 4-19 | 150 | 8-19 |
| DN100 | 54 | 194 | 308 | 240 | 180 | 8-18 | 191 | 8-19 | 175 | 8-19 |
| DN125 | 64 | 223 | 352 | 310 | 210 | 8-18 | 216 | 8-19 | 210 | 8-19 |
| DN150 | 70 | 239 | 382 | 310 | 240 | 8-22 | 241 | 8-23 | 240 | 8-23 |
| DN200 | 88 | 280 | 452 | 310 | 295 | 8-22 | 298 | 8-23 | 290 | 12-23 |
訂貨須知：
蝶閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
相關產品：手動對夾軟密封蝶閥
