LTD71X/LTD371X手動對夾凸耳式蝶閥 產品概述
LTD71X/LTD371X手動對夾凸耳式蝶閥，閥體采用凸耳式對夾結構，法蘭孔位置加工有螺紋，安裝時可靠性更高。也可以采用單夾式，安裝在管道端部，作為放空閥使用。閥體可以采用鑄鐵，球體，鑄鋼，不銹鋼304,316材料，閥座密封圈可以采用丁腈橡膠，三元乙丙橡膠，聚四氟乙烯材料。蝶板可以采用球體，不銹鋼304，316材料。手柄帶有自動定位鎖緊機構，可以控制蝶板轉動角度，用于調節控制。蝸輪機構用于驅動大口徑蝶閥，本身帶有自鎖功能，可以用于蝶閥的開關控制或調節控制。根據管道內介質不同，可以選用不同零件組合方式，節約成本。
LTD71X/LTD371X手動對夾凸耳式蝶閥 產品特點
- 凸耳對夾式結構，結構長度短，節約安裝空間。
- 閥體帶有安裝螺紋孔，可以采用單夾式安裝。
- 可以安裝在水平管道或垂直管道上。
- 閥座采用軟密封材料，密封性好，可以實現雙向密封。
- 手柄帶動蝶板轉動90°即可以完成開關，方便快捷。
- 大口徑蝶閥采用蝸輪機構驅動，開關省力。
LTD71X/LTD371X手動對夾凸耳式蝶閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
LTD71X/LTD371X-6 |
0.6 |
0.9 |
0.66 |
丁腈橡膠≤80℃，三元乙丙橡膠≤120℃ |
水，氣體，油品 |
|
LTD71X/LTD371X-10 |
1.0 |
1.5 |
1.1 |
||
|
LTD71X/LTD371X-16 |
2.5 |
3.75 |
2.75 |
||
|
LTD71X/LTD371X-150LB |
150LB |
3.1 |
2.2 |
||
|
LTD71X/LTD371X-10K |
10K |
2.4 |
1.5 |
||
|
蝶閥設計標準 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶閥法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶閥檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
LTD71X/LTD371X手動對夾凸耳式蝶閥 零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
灰鑄鐵，球墨鑄鐵，鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF9M（316） |
|
閥座 |
丁腈橡膠，三元乙丙橡膠，聚四氟乙烯 |
|
閥板 |
電鍍球墨鑄鐵，不銹鋼CF8（304），不銹鋼CF8M（316） |
|
襯套 |
潤滑青銅，聚四氟乙烯 |
|
閥桿 |
碳鋼，2Cr13，304,316 |
|
手柄 |
碳鋼 |
|
渦輪頭 |
碳鋼 |

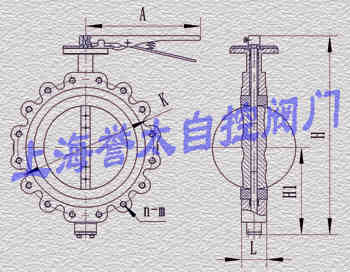

LTD71X手動對夾凸耳式蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
A |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-m |
K |
n-m |
K |
n-m |
|||||
|
DN40 |
43 |
63 |
235 |
270 |
100 |
4-12 |
110 |
4-16 |
110 |
4-16 |
|
DN50 |
43 |
63 |
235 |
270 |
110 |
4-12 |
125 |
4-16 |
125 |
4-16 |
|
DN65 |
46 |
70 |
250 |
270 |
130 |
4-12 |
145 |
4-16 |
145 |
4-16 |
|
DN80 |
46 |
83 |
275 |
270 |
150 |
4-12 |
160 |
8-16 |
160 |
8-16 |
|
DN100 |
52 |
105 |
316 |
270 |
170 |
4-12 |
180 |
8-16 |
180 |
8-16 |
|
DN125 |
56 |
115 |
340 |
310 |
200 |
8-16 |
210 |
8-16 |
210 |
8-16 |
|
DN150 |
56 |
137 |
376 |
310 |
225 |
8-16 |
240 |
8-20 |
240 |
8-20 |
|
DN200 |
60 |
164 |
430 |
310 |
280 |
8-16 |
295 |
8-20 |
295 |
8-20 |

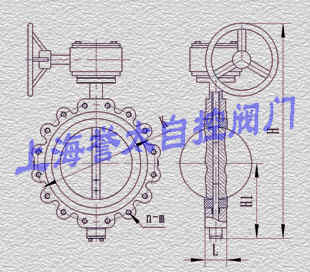

LTD371X手動對夾凸耳式蝶閥 外形尺寸
|
公稱通徑 |
L |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
||||
|
DN40 |
43 |
63 |
306 |
100 |
4-12 |
110 |
4-16 |
110 |
4-16 |
|
DN50 |
43 |
63 |
306 |
110 |
4-12 |
125 |
4-16 |
125 |
4-16 |
|
DN65 |
46 |
70 |
321 |
130 |
4-12 |
145 |
4-16 |
145 |
4-16 |
|
DN80 |
46 |
83 |
346 |
150 |
4-16 |
160 |
8-16 |
160 |
8-16 |
|
DN100 |
52 |
105 |
387 |
170 |
4-16 |
180 |
8-16 |
180 |
8-16 |
|
DN125 |
56 |
115 |
411 |
200 |
8-16 |
210 |
8-16 |
210 |
8-16 |
|
DN150 |
56 |
137 |
447 |
225 |
8-16 |
240 |
8-20 |
240 |
8-20 |
|
DN200 |
60 |
164 |
572 |
280 |
8-16 |
295 |
8-20 |
295 |
8-20 |
|
DN250 |
68 |
206 |
646 |
335 |
12-16 |
350 |
12-20 |
355 |
12-24 |
|
DN300 |
78 |
230 |
738 |
395 |
12-20 |
400 |
12-20 |
410 |
12-24 |
|
DN350 |
78 |
248 |
761 |
445 |
12-20 |
460 |
16-20 |
470 |
16-24 |
|
DN400 |
102 |
289 |
877 |
495 |
16-20 |
515 |
16-24 |
525 |
16-27 |
|
DN450 |
114 |
320 |
938 |
550 |
16-20 |
565 |
20-24 |
585 |
20-27 |
|
DN500 |
127 |
343 |
993 |
600 |
20-20 |
620 |
20-24 |
650 |
20-30 |
|
DN600 |
154 |
413 |
1131 |
705 |
20-24 |
725 |
20-27 |
770 |
20-33 |
|
DN700 |
165 |
478 |
1476 |
810 |
24-24 |
840 |
24-27 |
840 |
24-33 |
|
DN800 |
190 |
525 |
1533 |
920 |
24-27 |
950 |
24-30 |
950 |
24-36 |
|
DN900 |
203 |
585 |
1655 |
1020 |
24-27 |
1050 |
28-30 |
1050 |
28-36 |
|
DN1000 |
216 |
640 |
1765 |
1120 |
28-27 |
1160 |
28-33 |
1170 |
28-39 |
|
DN1200 |
254 |
755 |
1995 |
1340 |
32-30 |
1380 |
32-36 |
1390 |
32-45 |
|
DN1400 |
279 |
910 |
2310 |
1560 |
36-33 |
1590 |
36-39 |
1590 |
36-45 |
|
DN1600 |
318 |
1030 |
2595 |
1760 |
40-33 |
1820 |
40-45 |
1820 |
40-52 |
|
DN1800 |
356 |
1140 |
2810 |
1970 |
44-36 |
2020 |
44-45 |
2020 |
44-52 |
|
DN2000 |
406 |
1250 |
3100 |
2180 |
48-39 |
2230 |
48-45 |
2230 |
48-56 |
訂貨須知：
蝶閥的參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
