100X遙控浮球閥 產品概述
100X遙控浮球閥，為水利控制閥一種，是使用浮球閥來自動控制液體的液位，當液位低于設定位置時，主閥打開開始供水，當液位到達設定高度時，自動關閉主閥，防止液體溢出水箱。由主閥、針閥、球閥、浮球閥、微型過濾器等組成。低于設定液位時，浮球閥打開，水從進口端經導管，針型閥，主閥壓力腔，球閥，浮球閥流到水箱，主閥打開，供水到水箱。當水位上升到設定高度時，浮球在浮力作用下關閉浮球閥，主閥壓力腔內壓力上升，主閥膜片與閥芯的壓力差使主閥關閉，主閥停止供水。當水箱內液位下降時，浮球閥打開，主閥開啟，恢復供水。
100X遙控浮球閥 產品特點
- 無需人工操作，自動控制液位，安全節能。
- 通過浮球閥的開關來控制主閥的開關，主閥可以和浮球閥分開安裝。
- 關閉浮球閥前面球閥，可以關閉主閥和浮球閥，可以在檢修維護時使用。
100X遙控浮球閥 技術參數
|
型號 |
公稱壓力Mpa |
試驗壓力Mpa |
工作溫度℃ |
適用介質 |
|
|
殼體 |
密封 |
||||
|
100X-10 |
1.0 |
1.5 |
1.1 |
橡膠密封≤80℃ |
水，液體 |
|
100X-16 |
1.6 |
2.4 |
1.76 |
||
|
100X-25 |
2.5 |
3.75 |
2.75 |
||
|
閥門設計標準 |
CJT219-2005，JBT 10674-2006 |
||||
|
閥門檢驗標準 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
閥門法蘭標準 |
GB/T9113-2010，JB/T79-1994，HG20592-2009， |
||||
100X遙控浮球閥 零件材料
|
零件名稱 |
零件材料 |
||
|
閥體，閥蓋 |
HT200 |
WCB |
CF8（304） |
|
閥芯，閥座 |
銅合金 |
銅合金 |
銅合金 |
|
密封圈，O形圈 |
丁腈橡膠 |
丁腈橡膠 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
2Cr13 |
304 |
|
彈簧 |
50CrV |
50CrV |
50CrV |
|
針型閥 |
銅合金 |
銅合金 |
銅合金 |
|
球閥 |
銅合金 |
銅合金 |
銅合金 |
|
浮球閥 |
銅合金 |
銅合金 |
銅合金 |
|
過濾器 |
銅合金 |
銅合金 |
銅合金 |

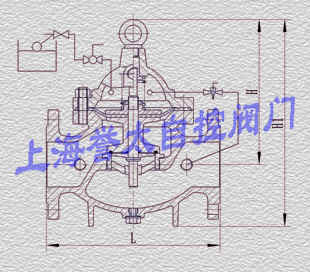

100X遙控浮球閥 外形尺寸
|
公稱通徑 |
L |
H |
H1 |
|
DN20 |
250 |
179 |
342 |
|
DN25 |
250 |
179 |
342 |
|
DN32 |
250 |
179 |
342 |
|
DN40 |
250 |
210 |
395 |
|
DN50 |
250 |
210 |
395 |
|
DN65 |
270 |
215 |
405 |
|
DN80 |
290 |
245 |
430 |
|
DN100 |
320 |
305 |
510 |
|
DN125 |
370 |
365 |
560 |
|
DN150 |
415 |
415 |
585 |
|
DN200 |
500 |
510 |
675 |
|
DN250 |
550 |
560 |
730 |
|
DN300 |
620 |
658 |
760 |
|
DN350 |
680 |
696 |
840 |
|
DN400 |
790 |
735 |
910 |
|
DN450 |
860 |
735 |
910 |
|
DN500 |
960 |
785 |
1010 |
訂貨須知：
水利控制閥參數：1公稱壓力，2公稱通徑，3閥門材料，4流通介質，5介質溫度
